  • Catégorie : Pompes solaires immergées Lorentz

Pompe solaire immergée à rotor hélicoïdal pour des débits allant jusqu’à 2,6 m3/h et des hauteurs de remontée jusqu`à 50 m.

Pompe solaire immergée centrifuge pour un débit allant jusqu’à 3,3 m3/h et une hauteur manométrique totale jusqu’à 35 mètres.


PS2 200
HR-04

HMT maxi : 50m
Débit maxi : 0,73m³/h

PS2 200
HR-07

HMT maxi : 40m
Débit maxi : 1,3m³/h

PS2 200
HR-10

HMT maxi : 30m
Débit maxi : 2,1m³/h

PS2 200
HR-14

HMT maxi : 20m
Débit maxi : 2,6m³/h

PS2 200
C-SJ3-9

HMT maxi : 35m
Débit maxi : 3,3m³/h


Vente aux particuliers - Tarifs Professionnels et Export Afrique

Depuis octobre 2016, Lorentz propose avec tous ses systèmes de pompages au fil du soleil, le contrôleur PS2.
Ce contrôleur conserve toutes les caractéristiques qui ont fait la renommée de la marque Lorentz depuis maintenant 15 ans et ajoute, en plus d'un désign actualisé, un grand nombre de nouveautés comme l'amélioration de l'efficacité, l'amélioration des protections électroniques, un nouvel affichage LED convivial, l'ajout d'une deuxième entrée pour capteur de pression, l'ajout d'un contact sec programmable et un nouveau borniers à ressort, sans vis.

De nouvelles fonctionnalités telles que la gestion de la pression constante, du débit constant ou encore la possibilité de couper la pompe après un certain volume d'eau peuvent être paramétrées à l’aide du logiciel PumpScanner.

Le PS2 intègre également la fonction SunSensor. Pour rappel, le module SunSensor permet de paramétrer le niveau de rayonnement à partir duquel la pompe est mise en marche. Il rallonge la durée de vie des pompes en évitant le fonctionnement lors d'un ensoleillement faible. Les contrôleurs PS2-1800 et PS2-4000 sont fournis avec un petit panneau solaire étalonnée, utilisé pour mesurer le rayonnement solaire. (en option sur les modèles PS2-150, PS2-200 et PS2-600).

Rendement de la pompe solaire Lorentz PS200

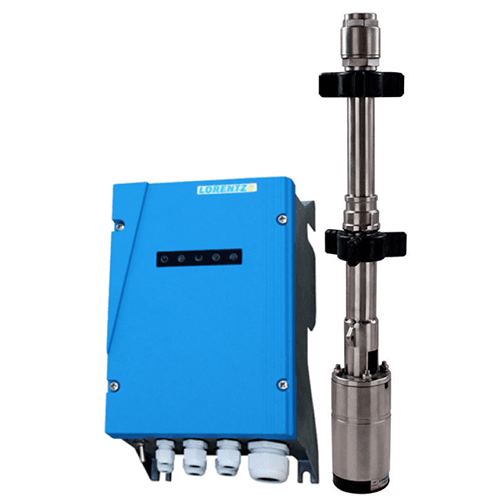

La pompe Lorentz PS2 200 est une pompe solaire qui fonctionne directement sur panneaux photovoltaïques. La HMT maximale de votre projet de pompage doit être de 50 mètres avec cette pompe. Le débit maximal délivré sera de 2,6m³/heure, soit 2600 litres d’eau par heure. Le débit va varier selon la HMT, la localisation du projet ainsi que la puissance des panneaux solaires photovoltaïques. Le rendement de la pompe sera plus important lors des journées de fort ensoleillement.


Quelles utilisations pour la pompe immergée Lorentz PS200


La pompe immergée permet de remonter de l’eau d’un puit ou d’un forage. Cela permet ensuite d’alimenter un bassin, de remplir une citerne ou un réservoir. LORENTZ possède une vaste gamme de systèmes de pompage solaires pour diverses applications, allant de solutions pour des foyers individuels à des produits d’irrigation à grande échelle. Une pompe solaire est utilisée pour l’alimentation en eau des villages, l’abreuvage du bétail, l’irrigation des champs.


La gamme de pompe immergée Lorentz


Les pompes LORENTZ utilisent des moteurs CC sans balais, qui sont très fiables et fournissent un rendement de plus de 90%. La haute performance de ces pompes signifie que moins de modules solaires sont requis, et leur grande fiabilité entraîne des coûts d’exploitation à long terme faibles. En adoptant une conception modulaire, séparant les composants électroniques du moteur, les pompes solaires LORENTZ sont très fiables car aucun composant électronique ne se trouve au-dessous du niveau du sol. Cette conception permet également un remplacement économique des pièces si des pannes venaient à se produire au cours de la longue durée de vie du système LORENTZ.

SINES - Lorentz - pompe solaire immergée

Entretien de la pompe solaire Lorentz PS200


Les systèmes de pompes solaires n’ont que très peu de pièces mobiles, ce qui rend tout entretien superflu et leur confère une longue durée de vie. Ces éléments offrent à cette solution un bon retour sur investissement ainsi qu’un rapport qualité/prix idéal en comparaison aux systèmes de pompage classiques, plus particulièrement dans les zones isolées.

L’installation de la pompe Lorentz PS200 est facile et ne requiert pas de maintenance ni d’entretien. La pompe s’installe directement avec les panneaux solaires. Le contrôleur est fourni avec la pompe. La pompe Lorentz PS200 fonctionne avec une puissance photovoltaïque comprise entre 80Wc et 300Wc. Elle fonctionne idéalement avec 200W réels.

SINES - schéma installation pompe immergée

Schéma d'installation pompe immergée Lorentz   source: https://www.lorentz.de/

SINES - Lorentz - schéma pompe solaire de surface

Exemple de câblage des bornes du controleur Lorentz PS200   source: https://www.lorentz.de/



Le pompage au fil du soleil se caractérise par un débit variable tout au long de la journée. Dès l’aube, le champ photovoltaïque commence à produire de l’électricité et un faible débit est produit par la pompe. Au cours de la journée, l’exposition solaire devenant plus importante sur le champ de panneaux solaires, le débit de la pompe augmente. Le débit maximum de la pompe, exprimé en m3/h, obtenu généralement à midi est environ le sixième du débit journalier.


Au coucher du soleil, le champ de panneaux solaire arrête de produire de l’électricité et la pompe est automatiquement stoppée jusqu’au prochain redémarrage automatique, le matin suivant. Le système de pompage ne peut fonctionner de nuit que si des sources supplémentaires (éolienne, groupe électrogène ou réseau électrique) sont utilisées.


Aucune batterie n’est requise puisque l’électricité n’est pas stockée. Il est en effet relativement facile de stocker de l’eau dans un réservoir surélevé, alternative largement moins onéreuse et plus fiable qu’un stockage de l’énergie par batteries (durée de vie limitée et entretien rigoureux). L’eau stockée pendant la journée dans un réservoir de stockage ou citerne assure l’approvisionnement en eau 24/24h.


Un système de pompage solaire fournit aux personnes, aux animaux et aux terres agricoles une qualité d’eau dépendant du forage ou de la source utilisée. Un système de pompage solaire au fil du soleil doit être dimensionné en fonction du débit souhaité et de la profondeur du forage. Bien entendu, la localisation du projet à un impact considérable sur la taille du champ photovoltaïque.


Les systèmes de pompage solaire au fil du soleil possèdent un champ d’application spécifique qui ne convient pas à toutes les situations et à toutes les applications. Les caractéristiques de l’énergie solaire sont d’être périodique (jour/nuit) et continuellement variable en fonction de l’ensoleillement au cours d’une journée. Souvent, le pompage au fil du soleil n’est pas adapté à la demande des usagers. Alors que l’énergie solaire est plus intense au milieu de la journée, les besoins en eau ne sont pas très élevés en cette période. Ainsi, la courbe de débit de l’eau pompée par l’énergie solaire ne coïncide pas avec celle de la demande en eau. Pour cette raison, il peut être nécessaire de stocker l’eau dans un réservoir, de telle sorte qu’elle puisse y être extraite au besoin. Son dimensionnement devra prendre en compte le fait qu’une partie de l’eau requise chaque jour devra être stockée durant la journée, au fur et à mesure que la pompe extrait l’eau.


Le réservoir, le plus simple et le plus économique énergétiquement, consiste en une citerne peu élevé du sol près de la pompe. Les utilisateurs doivent alors s’approvisionner à un robinet placé près du réservoir. Les systèmes de pompage solaire au fil du soleil peuvent rivaliser avec les solutions d’alimentation par générateur diesel (ou groupe électrogène) dans de nombreux cas et apportent plusieurs avantages.
