SINES - convertisseurs DC-DC Victron Energy Orion-Tr isolés



  • Catégorie : Convertisseur et chargeur DC-DC 12 / 24 / 48 / 110 V

Les Orion de Victron Energy convertissent une tension continue en une autre : alimenter un réseau 12 V depuis une batterie 24 ou 48 V, charger une batterie de service depuis l'alternateur d'un véhicule, stabiliser la tension d'un équipement sensible ou isoler galvaniquement deux circuits. Cinq familles couvrent les besoins de 60 W à 1 200 W, en entrée 12, 24, 48 ou 110 V.

Orion-Tr isolé (convertisseur, 110 à 400 W), Orion-Tr Smart isolé ou non isolé (chargeur DC-DC Bluetooth à trois étapes, compatible alternateur intelligent Euro 5 / 6), Orion haute puissance non isolé (jusqu'à 80 A), Orion IP67 résiné pour les environnements humides et Orion 110 V isolé pour le ferroviaire et l'industrie. Les chargeurs DC-DC de dernière génération Orion XS 12/12-50 A, 70 A et 1400 ont leur propre page. Distributeur Victron depuis 2010, SINES tient les références courantes en stock pour la France, les DOM-TOM et l'export Afrique.

Orion-Tr isolé, Orion-Tr Smart (isolé / non isolé), Orion haute puissance, Orion IP67, Orion 110 V

60 W à 1 200 W, entrée 12 / 24 / 48 / 110 V, sortie 12 / 24 / 48 V réglable
Distribution professionnelle – France / DOM-TOM / Export Afrique

Orion-Tr isolé : le convertisseur universel de 110 à 400 W

Vingt-quatre modèles avec isolation galvanique de 200 V DC entre entrée, sortie et boîtier, en 12/12, 12/24, 12/48, 24/12, 24/24, 24/48, 48/12, 48/24 et 48/48 V, de 2,5 à 30 A. La large plage d'entrée (8 – 17 V, 16 – 35 V ou 32 – 70 V) et la fonction buck-boost maintiennent la sortie stable, réglable par potentiomètre (10 – 15 V, 18 – 30 V ou 40 – 60 V). Entrée marche / arrêt à distance, protection contre les courts-circuits, réduction de puissance en température, nombre illimité d'unités en parallèle, IP43 bornes vers le bas, bornes à vis jusqu'à 16 mm², fusible interne sur les 12 et 24 V. Victron précise qu'il n'est pas destiné à charger une batterie : pour cela, prenez un Orion-Tr Smart.


Orion-Tr Smart : le chargeur DC-DC Bluetooth, isolé ou non isolé

L'Orion-Tr Smart est un chargeur de batterie à trois étapes (bulk, absorption, float) ou une alimentation à tension fixe, configuré dans VictronConnect avec huit préréglages plomb et lithium. Sa détection de moteur en marche (par la tension d'entrée) le rend compatible avec les alternateurs intelligents des moteurs Euro 5 et Euro 6 qui baissent leur tension : il sépare la batterie de démarrage de la batterie de service et ne décharge jamais la première. La version isolée (14 modèles, 220 à 400 W, 12/12, 12/24, 12/48, 24/12, 24/24, 24/48, 48/12, 48/24, 48/48) convient aux installations à masses séparées et aux camping-cars ; la version non isolée (12/12-30, 12/24-15, 24/12-30, 24/24-17) est plus simple et plus économique. Lecture instantanée dans VictronConnect, parallèle illimité, IP43, pas de port VE.Direct. Pour un camping-car ou un bateau 12 V moderne, comparez avec l'Orion XS : 50 ou 70 A, 98,5 % de rendement, IP65.


Orion haute puissance, IP67 et 110 V

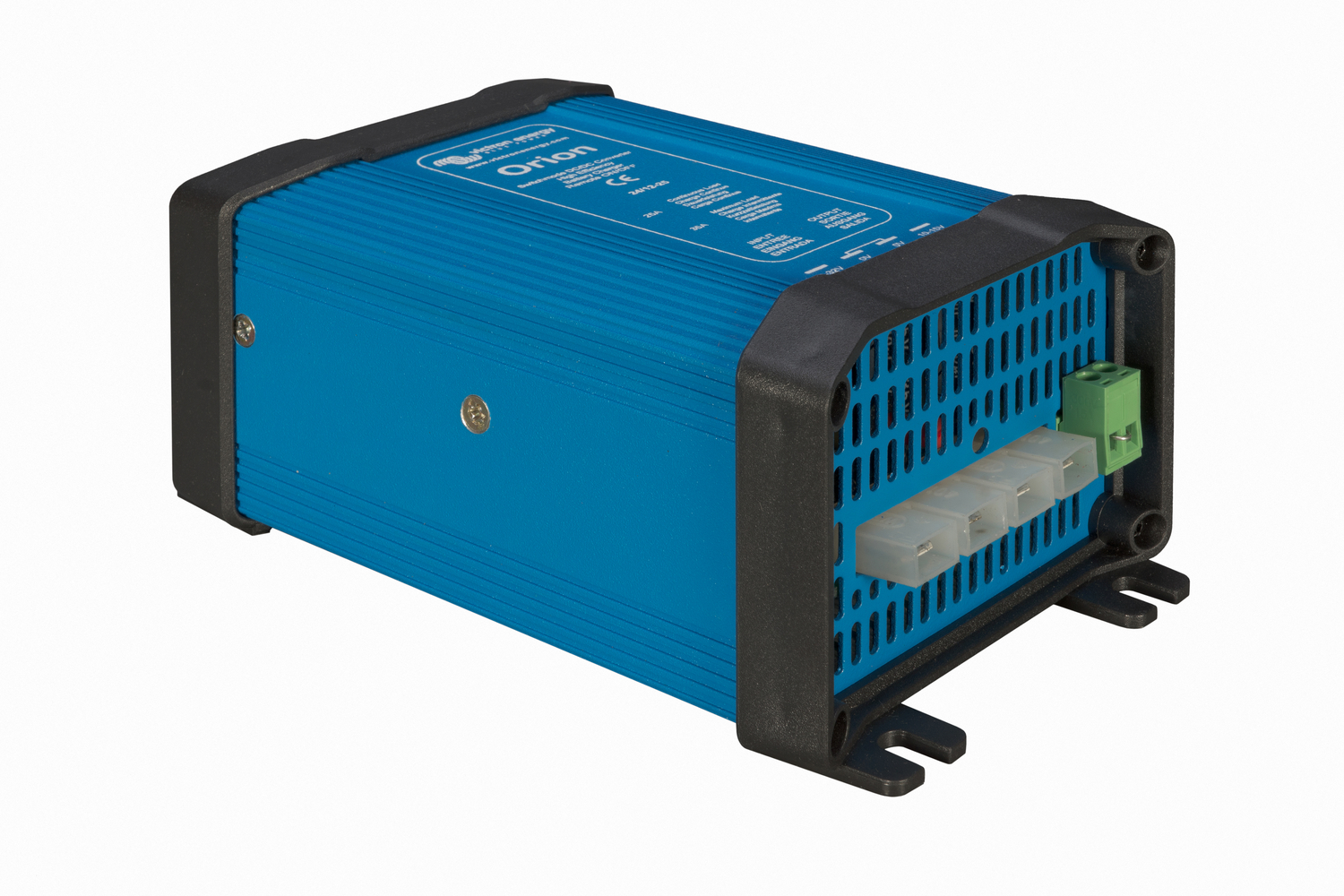

Les Orion non isolés haute puissance 24/12-30, 24/12-60, 24/12-70, 24/12-80, 48/12-60 et 12/24-8 / 10 / 20 alimentent jusqu'à 80 A de consommateurs 12 V (radios, réfrigérateurs, pompes) depuis un parc 24 ou 48 V, avec 92 à 96 % de rendement, cosses Faston ou boulons M6, et sortie réglable sur la plupart des modèles pour une charge d'entretien de batterie ; jusqu'à cinq unités en parallèle. Les Orion IP67 24/12-5, 24/12-10, 24/12-20, 24/12-100 et 12/24-50 sont entièrement résinés dans un boîtier aluminium avec câbles de 1,8 m : eau, huile et vibrations ne les affectent pas (salle des machines, extérieur, engins). Les Orion 110 V isolés 110/12-30 et 110/24-15 (360 W, entrée 60 – 140 V) équipent les applications ferroviaires et industrielles ; le 25 / 50 / 100 A Buck-Boost reste disponible pour les cas particuliers.


Choisir et installer

Pour alimenter des consommateurs 12 V depuis un parc 24 ou 48 V : Orion-Tr (isolé) ou Orion haute puissance selon le courant. Pour charger une batterie depuis une autre batterie ou un alternateur : Orion-Tr Smart ou Orion XS. Pour un réseau 12 V sous un MultiPlus-II 48 V avec batterie Lithium NG, un Orion-Tr 48/12 isolé évite les boucles de masse. Protégez la sortie par un BatteryProtect si elle alimente une batterie de service, et dimensionnez les câbles selon le courant de sortie (section maximale 16 mm² sur les Orion-Tr). Notre équipe conseille et fournit les schémas pour les véhicules, bateaux et sites isolés.

CaractéristiqueOrion-Tr isoléOrion-Tr Smart isoléOrion-Tr Smart non isoléOrion haute puissanceOrion IP67Orion 110 V isolé
Fonctionconvertisseur / alimentationchargeur 3 étapes ou alimentationchargeur 3 étapes ou alimentationconvertisseur, charge d'entretienconvertisseurconvertisseur
Isolation galvanique200 V DC200 V DCnonnonnon> 400 V rms
Tensions d'entrée8 – 17 / 16 – 35 / 32 – 70 V8 – 17 / 16 – 35 / 32 – 70 V8 – 17 / 16 – 35 V9 – 18 / 18 – 35 / 38 – 66 V10 – 15 / 15 – 40 / 18 – 35 V60 – 140 V
Tensions de sortie12,2 / 24,2 / 48,2 V réglables12,2 / 24,2 / 48,2 V, profils de charge12,2 / 24,2 V, profils de charge13,2 V ou 24 – 26,4 V (réglable selon modèle)12 ou 24 V ± 3 %12,5 ou 24 V
Puissance / courant110 à 400 W, 2,5 à 30 A220 à 400 W, 8 à 30 A360 à 400 W, 15 à 30 A8 à 80 A (jusqu'à 90 A crête)5 à 100 A360 W, 30 ou 15 A
Rendement85 – 89 %87 – 89 %87 – 89 %92 – 96 %93 – 96 %env. 85 %
Bluetooth / VictronConnectnonouiouinonnonnon
Détection moteur en marchenonouiouinonnonnon
Marche / arrêt à distanceouiouiouioui (selon modèle)nonnon
Parallèleillimitéillimitéillimitéjusqu'à 5 (sortie réglable)nonnon
ProtectionIP43 (bornes vers le bas)IP43 / IP22 connexionsIP43 / IP22 connexionsIP20IP67 résinéIP20
Température-20 à +55 °C (-3 %/°C au-delà de 40 °C)-20 à +55 °C-20 à +55 °C-20 à +55 °C-40 à +70 °C-20 à +40 °C
Connexionsbornes à vis 6 ou 16 mm²bornes à vis 16 mm²bornes à vis 16 mm²Faston 6,3 mm ou boulons M6câbles 1,8 m ou boulons M6cosses Faston 6,3 mm
Poids0,42 / 1,3 / 1,6 – 1,8 kg1,3 / 1,6 – 1,8 kg1,6 – 1,8 kg0,4 à 0,9 kg0,05 à 2,15 kg1,4 kg
NormesEN 60950, EN 61000-6-x, EN 55014, ECE R10-5EN 60950, EN 61000-6-x, EN 55014, ECE R10-5EN 60950, EN 61000-6-x, EN 55014, ECE R10-5EN 60950, EN 61000-6-x, EN 55014EN 60950, EN 61000-6-x, IEC 68-2-6EN 60950, EN 61000-6-x, EN 55014

Références & codes articles


Code articleDésignationFamillePoids net
ORI121210110Orion-Tr 12/12-9A (110W) isoléOrion-Tr isolé0,42 kg
ORI121222110Orion-Tr 12/12-18A (220W) isoléOrion-Tr isolé1,3 kg
ORI121240110Orion-Tr 12/12-30A (360W) isoléOrion-Tr isolé1,8 kg
ORI122410110Orion-Tr 12/24-5A (120W) isoléOrion-Tr isolé0,42 kg
ORI122424110Orion-Tr 12/24-10A (240W) isoléOrion-Tr isolé1,3 kg
ORI122441110Orion-Tr 12/24-15A (360W) isoléOrion-Tr isolé1,8 kg
ORI124838110Orion-Tr 12/48-8A (380W) isoléOrion-Tr isolé1,8 kg
ORI241210110Orion-Tr 24/12-9A (110W) isoléOrion-Tr isolé0,42 kg
ORI241224110Orion-Tr 24/12-20A (240W) isoléOrion-Tr isolé1,3 kg
ORI241240110Orion-Tr 24/12-30A (360W) isoléOrion-Tr isolé1,8 kg
ORI242410110Orion-Tr 24/24-5A (120W) isoléOrion-Tr isolé0,42 kg
ORI242428110Orion-Tr 24/24-12A (280W) isoléOrion-Tr isolé1,3 kg
ORI242441110Orion-Tr 24/24-17A (400W) isoléOrion-Tr isolé1,6 kg
ORI244810110Orion-Tr 24/48-2,5A (120W) isoléOrion-Tr isolé0,42 kg
ORI244828110Orion-Tr 24/48-6A (280W) isoléOrion-Tr isolé1,3 kg
ORI244841110Orion-Tr 24/48-8,5A (400W) isoléOrion-Tr isolé1,6 kg
ORI481210110Orion-Tr 48/12-9A (110W) isoléOrion-Tr isolé0,42 kg
ORI481224110Orion-Tr 48/12-20A (240W) isoléOrion-Tr isolé1,3 kg
ORI481240110Orion-Tr 48/12-30A (360W) isoléOrion-Tr isolé1,8 kg
ORI482410110Orion-Tr 48/24-5A (120W) isoléOrion-Tr isolé0,42 kg
ORI482428110Orion-Tr 48/24-12A (280W) isoléOrion-Tr isolé1,3 kg
ORI482441110Orion-Tr 48/24-16A (380W) isoléOrion-Tr isolé1,6 kg
ORI484810110Orion-Tr 48/48-2,5A (120W) isoléOrion-Tr isolé0,42 kg
ORI484828110Orion-Tr 48/48-6A (280W) isoléOrion-Tr isolé1,3 kg
ORI484841110Orion-Tr 48/48-8A (380W) isoléOrion-Tr isolé1,6 kg
ORI121222120Orion-Tr Smart 12/12-18A (220W) chargeur isoléOrion-Tr Smart isolé1,3 kg
ORI121236120Orion-Tr Smart 12/12-30A (360W) chargeur isoléOrion-Tr Smart isolé1,8 kg
ORI122424120Orion-Tr Smart 12/24-10A (240W) chargeur isoléOrion-Tr Smart isolé1,3 kg
ORI122436120Orion-Tr Smart 12/24-15A (360W) chargeur isoléOrion-Tr Smart isolé1,8 kg
ORI124838120Orion-Tr Smart 12/48-8A (380W) chargeur isoléOrion-Tr Smart isolé1,8 kg
ORI241224120Orion-Tr Smart 24/12-20A (240W) chargeur isoléOrion-Tr Smart isolé1,3 kg
ORI241236120Orion-Tr Smart 24/12-30A (360W) chargeur isoléOrion-Tr Smart isolé1,8 kg
ORI242428120Orion-Tr Smart 24/24-12A (280W) chargeur isoléOrion-Tr Smart isolé1,3 kg
ORI242440120Orion-Tr Smart 24/24-17A (400W) chargeur isoléOrion-Tr Smart isolé1,6 kg
ORI244840120Orion-Tr Smart 24/48-8,5A (400W) chargeur isoléOrion-Tr Smart isolé1,6 kg
ORI481224120Orion-Tr Smart 48/12-20A (240W) chargeur isoléOrion-Tr Smart isolé1,3 kg
ORI481238120Orion-Tr Smart 48/12-30A (360W) chargeur isoléOrion-Tr Smart isolé1,8 kg
ORI482438120Orion-Tr Smart 48/24-16A (380W) chargeur isoléOrion-Tr Smart isolé1,6 kg
ORI484838120Orion-Tr Smart 48/48-8A (380W) chargeur isoléOrion-Tr Smart isolé1,6 kg
ORI121236140Orion-Tr Smart 12/12-30A (360W) chargeur non isoléOrion-Tr Smart non isolé1,8 kg
ORI122436140Orion-Tr Smart 12/24-15A (360W) chargeur non isoléOrion-Tr Smart non isolé1,8 kg
ORI241236140Orion-Tr Smart 24/12-30A (360W) chargeur non isoléOrion-Tr Smart non isolé1,8 kg
ORI242440140Orion-Tr Smart 24/24-17A (400W) chargeur non isoléOrion-Tr Smart non isolé1,6 kg

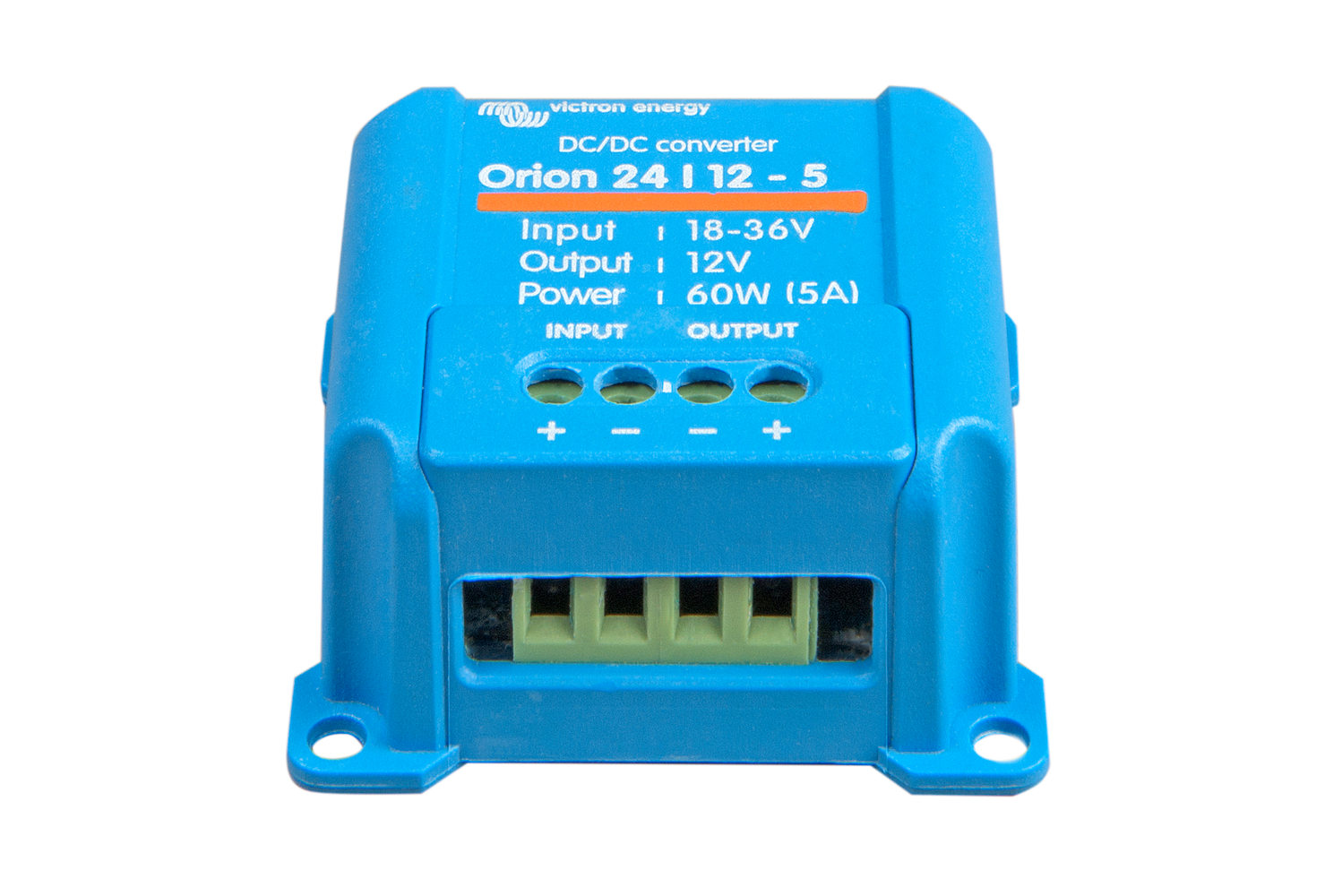

ORI241205200Orion-Tr 24/12-5 (60W) non isoléOrion-Tr non isolé0,09 kg
ORI241210200Orion-Tr 24/12-10 (120W) non isoléOrion-Tr non isolé0,26 kg
ORI241215200Orion-Tr 24/12-15 (180W) non isoléOrion-Tr non isolé0,26 kg
ORI241220200Orion-Tr 24/12-20 (240W) non isoléOrion-Tr non isolé0,26 kg
ORI241230022Orion 24/12-30 non isolé IP20Orion haute puissance0,70 kg
ORI241260020Orion 24/12-60 non isolé IP20 (13,2 V fixe)Orion haute puissance0,84 kg
ORI241270030Orion 24/12-70A non isolé IP20, boulonsOrion haute puissance0,95 kg
ORI241280020Orion 24/12-80 non isolé IP20Orion haute puissance0,90 kg
ORI241280030Orion 24/12-80 non isolé IP20, boulonsOrion haute puissance0,95 kg
ORI481260020Orion 48/12-60A non isolé IP20Orion haute puissance0,96 kg
ORI122408020Orion 12/24-8 non isolé IP20Orion haute puissance0,18 kg
ORI122410020Orion 12/24-10 non isolé IP20Orion haute puissance0,18 kg
ORI122420020Orion 12/24-20 non isolé IP20Orion haute puissance0,93 kg
ORI241205260Orion IP67 24/12-5A (60W)Orion IP670,10 kg
ORI241210260Orion IP67 24/12-10A (120W)Orion IP670,40 kg
ORI241220260Orion IP67 24/12-20A (240W)Orion IP670,45 kg
ORI241221226Orion IP67 24/12-100A (1200W)Orion IP672,23 kg
ORI122421226Orion IP67 12/24-50A (1200W)Orion IP672,25 kg
ORI110123610Orion 110/12-30A (360W) isoléOrion 110 V1,4 kg
ORI110243610Orion 110/24-15A (360W) isoléOrion 110 V1,4 kg
ORI303025000Buck-Boost DC-DC 25 ABuck-Boost1,03 kg
ORI303050000Buck-Boost DC-DC 50 ABuck-Boost1,39 kg
ORI303100000Buck-Boost DC-DC 100 ABuck-Boost4,10 kg

Code douanier 85044095. Les chargeurs Orion XS 12/12-50A, 12/12-70A et 1400 (ORI121217050, ORI121221040, ORI242417040) sont décrits sur leur page dédiée. Codes « R » (emballage retail) sur demande.
