La CRFlex associe une pompe centrifuge multicellulaire verticale CR, la référence Grundfos en inox, au moteur MGFlex à aimants permanents conçu pour le solaire. Le variateur est intégré au moteur : la pompe accepte directement le courant continu d'un champ photovoltaïque, de 30 à 300 V, ou le courant alternatif 90 à 240 V d'un groupe électrogène ou du réseau. En solaire, la recherche du point de puissance maximale (MPPT) adapte en permanence la vitesse à l'ensoleillement, sans régulateur ni onduleur externe.
Le moteur embarque ses protections : surtension et sous-tension, surcharge, surchauffe, et l'entrée pour un interrupteur de marche à sec ou un flotteur de réservoir. Le coffret IO 50 sert de boîte de raccordement et d'interrupteur ; le coffret IO 101 permet de brancher un groupe électrogène de secours et rebascule seul sur le solaire quand le groupe s'arrête.
Deux exécutions : CRIF en inox 304 pour l'eau claire ordinaire, CRNF en inox 316 pour les eaux chargées en chlorures, jusqu'à 500 ppm. Liquides propres et non agressifs, pH 5 à 9, sable 20 ppm maximum, hauteur d'aspiration limitée à 6 m entre le niveau dynamique de l'eau et l'entrée de la pompe. La pompe se monte à l'abri de la pluie et du soleil direct.
Applications : reprise d'eau en rivière, lac, bassin ou citerne ; irrigation goutte-à-goutte et aspersion basse pression ; abreuvement du bétail ; alimentation d'un réservoir de village ; surpression d'un bâtiment isolé ; filtration de piscine sans câblage électrique extérieur.
Dimensionner le champ solaire : la puissance crête se lit sur la courbe de la pompe, débit en fonction de la puissance absorbée P1 pour chaque hauteur. Comptez un champ photovoltaïque de 1,2 à 1,5 fois la puissance P1 au point de fonctionnement, en panneaux câblés en série pour rester entre 30 et 300 V DC. Notre bureau d'études dimensionne le champ, le câblage et les protections, et peut ajouter un groupe de secours via le coffret IO 101. Pour un forage, voyez la SQFlex immergée ; pour un gros débit en triphasé, la SP avec onduleur RSI.
Distributeur officiel Grundfos, SINES France fournit les pompes de surface solaires CRFlex aux installateurs, exploitants agricoles, ONG et bureaux d'études, en France et à l'export. Fourniture sur commande, avec coffrets, interrupteurs de niveau et de marche à sec, et champ photovoltaïque assorti.

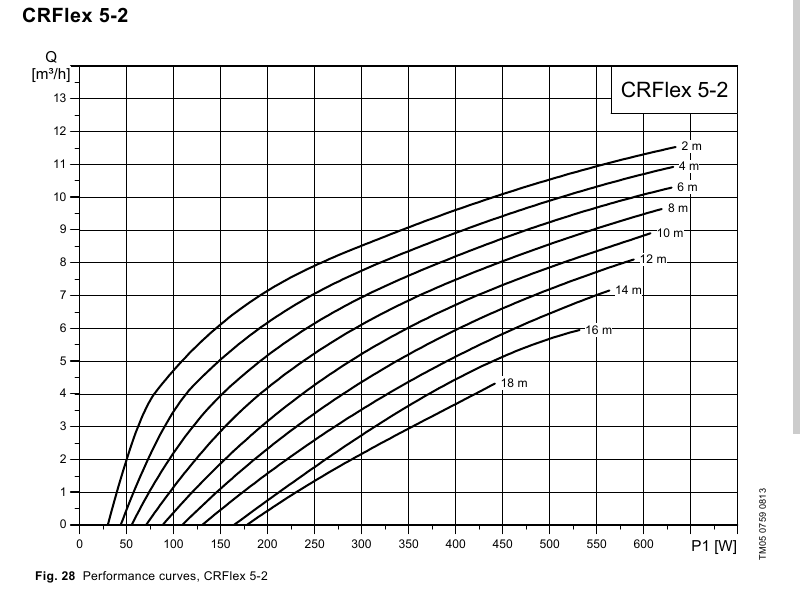

CRFlex 5-2

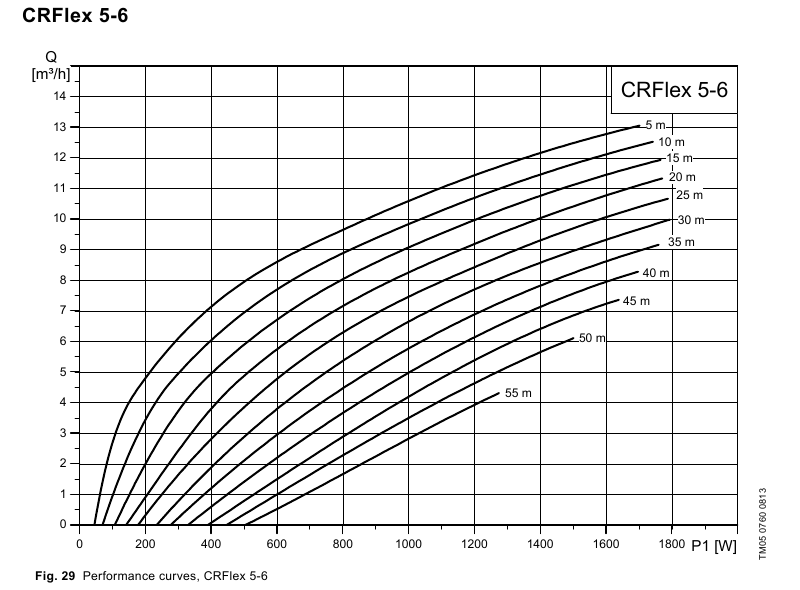

CRFlex 5-6
Débit en m³/h selon la puissance absorbée P1 en watts, pour chaque hauteur manométrique. Courbes moyennes, tolérance ± 15 %, eau à 20 °C. Source : livret technique Grundfos.
Pompe CRFlex, champ photovoltaïque, coffret IO 50, clapet anti-retour et, en option, interrupteur de marche à sec et flotteur de réservoir. Avec le coffret IO 101, un groupe électrogène prend le relais la nuit ou par temps couvert.
