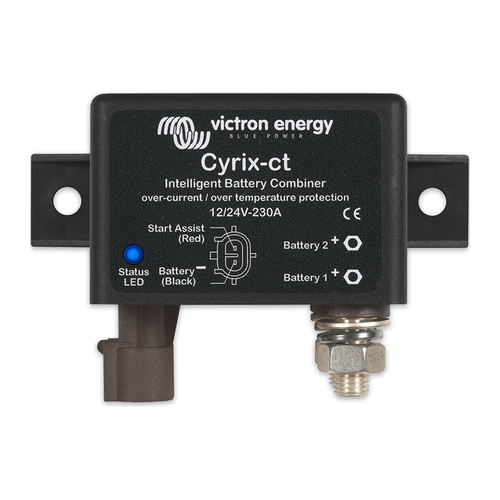

Cyrix-ct : le couplage intelligent 120 et 230 A
Un coupleur simple se déclenche sur un seuil fixe et peut découpler sur un bref appel de courant, ou ne jamais coupler un grand parc déchargé dont la tension chute dès la connexion. Le Cyrix-ct analyse la tendance : il se ferme après 10 min entre 13 et 13,2 V, 1 min à 13,4 – 13,6 V et 4 s au-delà de 13,6 V, s'ouvre après 3 min entre 12,4 et 12,8 V et immédiatement sous 11 V (valeurs doublées en 24 V), et n'inverse une action que si la tendance s'est réellement inversée. Détection bidirectionnelle : il se ferme aussi quand la servitude est chargée par un chargeur Blue Smart ou un panneau. Double alimentation depuis les deux batteries, refus de couplage si l'une d'elles est sous 2 V, protection contre la surchauffe et la surtension (16 V), boulons longs M6 (120 A) ou M8 (230 A) pour plusieurs câbles, consommation inférieure à 4 mA ouvert. Le 230 A ajoute une LED d'état et un câble de contrôle de 1 m ; le kit 120 A (CYR010120110R) comprend câbles et fusibles pour une installation en véhicule.
Cyrix-i 400 A : quatre profils, 12 à 48 V
Pour les gros alternateurs, les propulseurs et les parcs importants, le Cyrix-i supporte 400 A en continu et 2 000 A pendant une seconde, en 12/24 V (8 – 36 V) ou 24/48 V (16 – 72 V). Un micro-interrupteur choisit l'un des quatre profils : standard à détection de tendance, convertisseur (fermeture 30 s au-dessus de 13,25 V, ouverture 2 min), rapide (6 s / 30 s) ou retardé (ouverture jusqu'à 30 min), avec couplage de secours 30 s, commande à distance, LED bicolore et reconnexion limitée à une par minute après trois cycles. Dimensionnement : un Cyrix peut relier des batteries dont la capacité atteint cinq fois son calibre (un 200 A pour 1 000 Ah), mais son calibre ne doit jamais être inférieur au courant continu maximal pouvant circuler d'une batterie vers l'autre : alternateur de 200 A plus chargeur de 100 A sur la même batterie, c'est un Cyrix de 300 A. Placez-le au plus près de la plus petite batterie.
Cyrix-Li : les relais pilotés par le BMS
Une batterie LiFePO4 Victron est protégée par son équilibrage de cellules, puis par le BMS, qui coupe la charge en cas de surtension ou de température hors plage et les consommateurs en cas de sous-tension. Les charges et chargeurs qui ne peuvent pas être commandés directement par le BMS passent par un Cyrix-Li : le Cyrix-Li-load (120 ou 230 A en 12/24 V, 40 ou 80 A de pouvoir de coupure en 48 V) s'ouvre quand l'entrée de contrôle du BMS devient flottante, réessaie trois fois après 30 s puis attend que la batterie soit en charge ; le Cyrix-Li-charge connecte un chargeur avec 3 s de retard si le BMS l'autorise et si le chargeur fournit au moins 13,0 / 26,0 / 52,0 V, puis contrôle chaque heure que la charge est active ; le Cyrix-Li-ct couple une batterie de démarrage plomb et une LiFePO4 quand le BMS l'autorise et que l'une des bornes dépasse 13,4 V, avec StartAssist et suppresseur de transitoires. Même boîtier IP54 que les Cyrix-ct : 46 × 46 × 80 mm pour 120 A, 65 × 100 × 50 mm pour 230 A. Pour les consommateurs, le BatteryProtect est l'alternative à très faible consommation.
Cyrix-ct et Cyrix-i
| Caractéristique | Cyrix-ct 12/24-120 | Cyrix-ct 12/24-230 | Cyrix-i 12/24-400 | Cyrix-i 24/48-400 |
|---|
| Courant continu | 120 A | 230 A | 400 A | 400 A |
| Pouvoir de lancement / de pointe | 180 A (5 s) | 500 A (5 s) | 2 000 A (1 s) | 2 000 A (1 s) |
| Plage de tension (détection automatique) | 12 / 24 V | 12 / 24 V | 8 – 36 V DC | 16 – 72 V DC |
| Tension de connexion | 13 – 13,8 V (26 – 27,6 V) avec détection de tendance | 13 – 13,8 V (26 – 27,6 V) avec détection de tendance | selon profil 0 à 3 (voir fiche) | selon profil 0 à 3 (× 2) |
| Tension de déconnexion | 11 – 12,8 V (22 – 25,7 V) avec détection de tendance | 11 – 12,8 V (22 – 25,7 V) avec détection de tendance | selon profil 0 à 3 | selon profil 0 à 3 |
| Surtension de déconnexion | 16 V (32 V) | 16 V (32 V) | 16 V / 32 V | 32 V / 64 V |
| Consommation ouvert / fermé | < 4 mA / 220 mA (12 V), 120 mA (24 V) | < 4 mA / 320 mA (12 V), 180 mA (24 V) | 4 mA / — | 4 mA / — |
| StartAssist (couplage de secours 30 s) | oui |
| LED d'état / câble de contrôle inclus | non / non | oui / oui (1 m) | bicolore / micro-interrupteur à distance | bicolore / micro-interrupteur à distance |
| Boulons | M6 (13 mm) | M8 (16 mm) | M10 | M10 |
| Température de fonctionnement | -40 à +60 °C |
| Indice de protection | IP54 | IP54 | — | — |
| Poids / dimensions (h × l × p) | 0,11 kg / 46 × 46 × 80 mm | 0,27 kg / 65 × 100 × 50 mm | 0,9 kg / 78 × 102 × 110 mm | 0,9 kg / 78 × 102 × 110 mm |
Série Cyrix-Li (pilotée par le BMS)
| Caractéristique | Cyrix-Li-load | Cyrix-Li-charge | Cyrix-Li-ct |
|---|
| Modèles | 12/24-120, 24/48-120, 12/24-230, 24/48-230 | 12/24-120, 24/48-120, 12/24-230, 24/48-230 | 12/24-120, 12/24-230 |
| Courant continu et pouvoir de coupure à 12 / 24 V | 120 A ou 230 A |
| Pouvoir de coupure à 48 V | 40 A (120) / 80 A (230) | 40 A (120) / 80 A (230) | non applicable |
| Entrée de contrôle | s'active quand l'entrée est haute (tension batterie), se désactive quand elle est flottante ou basse |
| Tension de connexion | voir texte (réessais 30 s, 3 tentatives) | 13,0 / 26,0 / 52,0 V sur la borne chargeur, retard 3 s | 13,4 – 13,7 V : 120 s ; 13,7 – 13,9 V : 30 s ; > 13,9 V : 4 s (× 2 en 24 V) |
| Tension de déconnexion | voir texte | entrée de contrôle flottante : immédiat ; contrôle horaire | 13,3 – 13,2 V : 10 s ; < 13,2 V : immédiat (× 2 en 24 V) |
| Consommation en position ouverte | < 4 mA |
| LED d'état / câble de contrôle | 230 A : oui / inclus 1 m ; 120 A : non / non |
| Indice de protection | IP54 |
| Poids / dimensions (h × l × p) | 120 A : 0,11 kg, 46 × 46 × 80 mm ; 230 A : 0,27 kg, 65 × 100 × 50 mm |
