Les pompes SP intègrent un clapet anti-retour. Un clapet supplémentaire se pose sur la conduite de refoulement en surface ou sur les grandes colonnes pour isoler le réseau, limiter les coups de bélier et faciliter la maintenance : clapets PVC femelle-femelle 1 1/2" et 2", clapet composite et clapet PN 10 en 1 1/4", clapet à brides DN 80 PN 10 pour les débits plus élevés.
La chemise de refroidissement (jupe) est un tube qui entoure la pompe et le moteur pour que l'eau aspirée circule le long du moteur à une vitesse de 0,5 à 3 m/s. Grundfos la recommande quand le moteur est soumis à une charge thermique élevée (asymétrie de courant, marche à sec, surcharge, eau chaude), en eau agressive (la corrosion double à chaque hausse de 10 °C), en cas de dépôts sur le moteur, et quand la pompe est posée à l'horizontale ou sous les crépines du forage. La vitesse se calcule par V = Q × 353 / (D² - d²), avec Q en m³/h, D le diamètre intérieur de la chemise et d celui du moteur en mm. Les jeux de supports pour jupe SP (pieds de centrage et colliers) fixent la chemise autour de la pompe, de la taille 145 x 450 à la taille 250 x 1000 selon la désignation Grundfos.

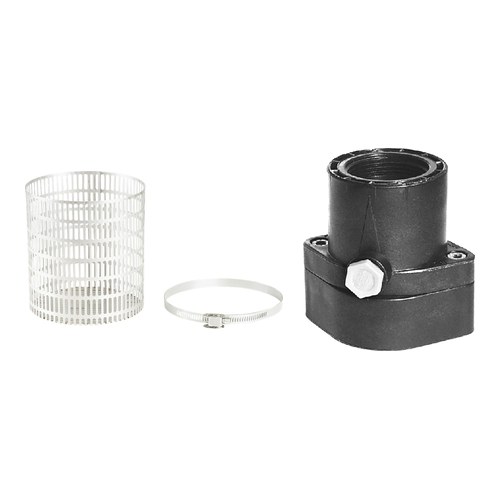

Les crépines inox perforées, livrées avec leur collier de serrage, protègent l'aspiration d'une pompe immergée installée en bassin, en citerne, en puits ouvert ou en cours d'eau, où feuilles, sable grossier et débris peuvent être aspirés. Neuf tailles sont proposées, de D115 à D330 selon la désignation Grundfos ; nous vous indiquons celle qui convient à votre pompe.
Applications : pompes immergées en forage large ou en puits ouvert, installations en bassin, citerne ou cours d'eau, pompes posées à l'horizontale, eaux chaudes ou agressives, protection des réseaux contre les coups de bélier.
Distributeur officiel Grundfos, SINES France fournit moteurs, protections, câbles et accessoires de forage Grundfos aux installateurs, foreurs, exploitants et ONG, en France, DOM-TOM et à l'export Afrique. Pour un remplacement, envoyez-nous la plaque signalétique de la pompe et du moteur : nous vérifions la compatibilité et préparons l'ensemble moteur, câble, jonction et protection. Voir aussi les pompes immergées SP, l'onduleur solaire RSI et le guide « équiper un forage SP ».
Chemise de refroidissement
| Paramètre |
Valeur |
| Vitesse d'écoulement le long du moteur | 0,5 à 3 m/s (minimum moteur : 0,15 m/s jusqu'à 40 °C) |
| Calcul | V = Q × 353 / (D² - d²), Q en m³/h, D et d en mm |
| Indispensable si | forage beaucoup plus large que le moteur, pompe sous les crépines, pose horizontale, eau chaude ou agressive, dépôts |
| Supports au catalogue | jupe SP 145 x 450, 180 x 1000, 200 x 800, 210 x 1000, 250 x 1000 (désignation Grundfos) |
Données du livret technique Grundfos SP A, SP (50 Hz). Données complètes, versions et autres tensions sur le Grundfos Product Center ou sur demande.
