Moteurs et accessoires de forage Grundfos

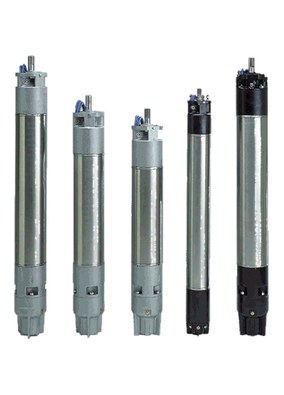

Distributeur officiel Grundfos, SINES France fournit tout ce qui entoure une pompe immergée SP : moteurs MS 402, MS 4000 et MS 6000, moteurs rebobinables MMS, protection électronique MP 204, câbles moteur et câbles immergés, kits de jonction, clapets, crépines et chemises de refroidissement. De quoi équiper un forage neuf, mais surtout remettre en service une pompe dont le moteur, le câble ou la jonction ont lâché, sans racheter l'ensemble.
Un moteur immergé grille rarement sans raison : défaut d'isolement à la jonction, refroidissement insuffisant, marche à sec ou démarrages trop fréquents. Chaque fiche reprend les règles du livret technique Grundfos, et le guide ci-dessous rassemble l'essentiel : choisir le moteur, le refroidir, dimensionner le câble et le protéger.
Pour un remplacement, envoyez-nous la plaque signalétique de la pompe et du moteur, la profondeur d'installation et la tension disponible : nous préparons l'ensemble moteur, câble, jonction et protection, pour la France, les DOM-TOM et l'export Afrique. En pompage solaire, l'onduleur RSI intègre ses propres protections.
MS 402 monophasé de 0,37 à 1,5 kW et MS 4000 triphasé jusqu'à 7,5 kW, pour les pompes SP 4" : remplacement et réparation.
De 5,5 à 30 kW en 3 × 400 V, démarrage direct ou étoile-triangle, pour les pompes SP de moyen et fort débit.
MMS 6, MMS 8000 et MMS 10000 de 22 à 147 kW : réparables par rebobinage, pour les grands forages d'adduction.
Isolement avant démarrage, température, surcharge et marche à sec ; relais PR 5714 et capteurs Pt100 / Pt1000.
Câbles moteur MS avec prise, câbles immergés 4G1,5, kits de jonction KM thermorétractables et colliers de fixation.
Clapets anti-retour, crépines d'aspiration inox et supports de chemise de refroidissement pour pompes SP.
Quel moteur ou accessoire Grundfos choisir ?
| Gamme | Diamètre | Plage | Alimentation | Pour quoi |
|---|---|---|---|---|
| MS 402 | 4" | 0,37 à 1,5 kW | 1 × 230 V | Pompes SP 4" en monophasé, sites sans triphasé |
| MS 4000 | 4" | 2,2 à 7,5 kW | 3 × 400 V | Pompes SP 4" en triphasé, pompage solaire avec RSI |
| MS 6000 | 6" | 5,5 à 30 kW | 3 × 400 V | Pompes SP 6" (SP 17 à SP 95 selon la puissance), adduction et irrigation |
| MMS | 6", 8", 10" | 22 à 147 kW | 3 × 400 V | Grands forages, moteurs réparables par rebobinage |
| MP 204 | coffret | 3 à 999 A | 100 à 480 V | Protection du moteur en alimentation réseau ou groupe |
| Câbles et jonctions | 4" et 6" | 1,5 à 10 mm² | selon moteur | Remplacement du câble moteur, prolongation, jonction étanche |
Le moteur se choisit d'après la pompe : diamètre, puissance indiquée sur la plaque de la pompe SP et tension disponible sur le site. Le câble se dimensionne ensuite selon la longueur entre le coffret et la pompe, et la protection selon l'intensité nominale du moteur. En cas de remplacement, un moteur identique à l'origine évite toute modification de la colonne et du coffret.
En pompage solaire, l'onduleur RSI commande les moteurs MS 4000 et MS 6000 et intègre ses propres protections (surtension, surcharge, surchauffe), avec un détecteur de marche à sec en accessoire. Le MP 204 se justifie sur les installations alimentées par le réseau ou un groupe électrogène.
Équiper un forage SP : moteur, câble, protection
Une pompe immergée ne tombe presque jamais en panne seule : les moteurs grillent par défaut d'isolement, surchauffe ou marche à sec, et ces trois causes se traitent à l'installation. Voici les règles du livret technique Grundfos que nous appliquons pour chaque forage.
Choisir le moteur
Le moteur se choisit avec la pompe : sa puissance P2 doit couvrir le point de fonctionnement, et son diamètre doit passer dans le forage. 4" MS 402 et MS 4000 jusqu'à 7,5 kW, 6" MS 6000 de 5,5 à 30 kW, MMS rebobinables de 22 à 147 kW au catalogue France. Le MMS se répare par rebobinage, un atout sur les sites éloignés des ateliers Grundfos.
Refroidir le moteur
L'eau doit circuler le long du moteur à au moins 0,15 m/s pour une eau jusqu'à 40 °C. Placez le moteur au-dessus des crépines du forage ; si le forage est beaucoup plus large que la pompe, si la pompe est sous les crépines ou posée à l'horizontale, ajoutez une chemise de refroidissement.
Dimensionner le câble
La chute de tension dans le câble immergé ne doit pas dépasser 3 % ; le tableau ci-dessous donne la longueur maxi entre coffret et pompe en démarrage direct sous 3 × 400 V. En étoile-triangle, la longueur peut être multipliée par 1,73. Une section supérieure réduit les pertes : sur un forage qui tourne toute l'année, elle se rentabilise vite.
Protéger
Une protection MP 204 mesure l'isolement avant chaque démarrage, surveille la température par le capteur Tempcon et arrête la pompe en cas de sous-charge, signe de marche à sec. Ajoutez un parafoudre, respectez le nombre de démarrages par heure du moteur et mesurez l'isolement à chaque intervention : en dessous de 0,5 MΩ, on intervient.
Longueur maximale de câble immergé, en mètres du coffret à la pompe
3 × 400 V, 50 Hz, démarrage direct, chute de tension 3 %, eau à 30 °C (livret technique Grundfos SP). En étoile-triangle, multiplier par 1,73.
| Moteur | kW | In (A) | 1,5 mm² | 2,5 mm² | 4 mm² | 6 mm² | 10 mm² | 16 mm² | 25 mm² | 35 mm² |
|---|---|---|---|---|---|---|---|---|---|---|
| 4" | 0,37 | 1,4 | 462 | 767 | – | – | – | – | – | – |
| 4" | 0,55 | 2,2 | 294 | 488 | 777 | – | – | – | – | – |
| 4" | 0,75 | 2,3 | 250 | 416 | 662 | 987 | – | – | – | – |
| 4" | 1,1 | 3,4 | 169 | 281 | 448 | 668 | – | – | – | – |
| 4" | 1,5 | 4,2 | 132 | 219 | 348 | 520 | 857 | – | – | – |
| 4" | 2,2 | 5,5 | 92 | 153 | 244 | 364 | 602 | 951 | – | – |
| 4" | 3 | 7,85 | 69 | 114 | 182 | 271 | 447 | 705 | – | – |
| 4" | 4 | 9,6 | 54 | 90 | 143 | 214 | 353 | 557 | 853 | – |
| 4" | 5,5 | 13 | 39 | 66 | 104 | 156 | 258 | 407 | 624 | 855 |
| 4" | 7,5 | 18,8 | 28 | 47 | 75 | 112 | 185 | 291 | 445 | 609 |
| 6" | 5,5 | 13,6 | 40 | 66 | 105 | 157 | 258 | 407 | 622 | 850 |
| 6" | 7,5 | 17,6 | 29 | 49 | 78 | 117 | 193 | 304 | 465 | 637 |
| 6" | 9,2 | 21,8 | 23 | 39 | 62 | 93 | 154 | 243 | 372 | 510 |
| 6" | 11 | 24,8 | – | 34 | 53 | 80 | 132 | 209 | 320 | 440 |
| 6" | 13 | 30 | – | 28 | 45 | 68 | 112 | 176 | 270 | 370 |
| 6" | 15 | 34 | – | – | 39 | 59 | 97 | 154 | 236 | 324 |
| 6" | 18,5 | 42 | – | – | – | 48 | 80 | 126 | 193 | 265 |
| 6" | 22 | 48 | – | – | – | 41 | 67 | 107 | 164 | 225 |
| 6" | 26 | 57 | – | – | – | – | 57 | 90 | 138 | 189 |
| 6" | 30 | 66,5 | – | – | – | – | 49 | 78 | 119 | 164 |
| Intensité maxi du câble | 23 A | 30 A | 41 A | 53 A | 74 A | 99 A | 131 A | 162 A |
Questions fréquentes
Peut-on changer uniquement le moteur d'une pompe SP ?
Oui. Si l'hydraulique est en bon état, on remplace le moteur par un MS ou un MMS de même puissance et de même diamètre, avec un câble moteur neuf. Nous vérifions avec vous la compatibilité entre la pompe et le moteur à partir de la plaque signalétique.
Quelle section de câble pour mon forage ?
Elle dépend de la puissance, de l'intensité et de la longueur entre le coffret et la pompe. Le tableau ci-dessus donne les longueurs maximales pour 3 % de chute de tension en démarrage direct sous 3 × 400 V ; envoyez-nous ces trois données et nous faisons le calcul.
Pourquoi un moteur rebobinable ?
Un MMS dont le bobinage a grillé peut être rebobiné dans un atelier spécialisé au lieu d'être remplacé. Sur les fortes puissances et les sites éloignés, cela réduit le coût et le délai de remise en service.
Le MP 204 est-il utile avec un onduleur solaire RSI ?
Non : le MP 204 ne s'utilise pas en aval d'un variateur ou d'un onduleur. Le RSI intègre ses propres protections (surcharge, marche à vide, surtension). Le MP 204 s'utilise sur les pompes alimentées par le réseau ou un groupe électrogène.
