Le câble moteur est choisi selon le moteur et sa longueur selon la profondeur de la jonction : MS 402 en 4G1,5 avec prise (1,7 à 30 m), MS 4000 en 4G1,5 ou 4G2,5 avec prise, version RE pour les eaux agressives (2 à 60 m), MS 6000 en 4G6 ou 4G10 (5 à 30 m). La jonction se fait en général au-dessus de la pompe ; le câble immergé, de section calculée, remonte ensuite jusqu'au coffret. Grundfos limite la chute de tension à 3 % dans le câble immergé, et les grands ouvrages se dimensionnent à 1 % pour réduire les pertes : utilisez le tableau de section de la catégorie ou demandez-nous le calcul.

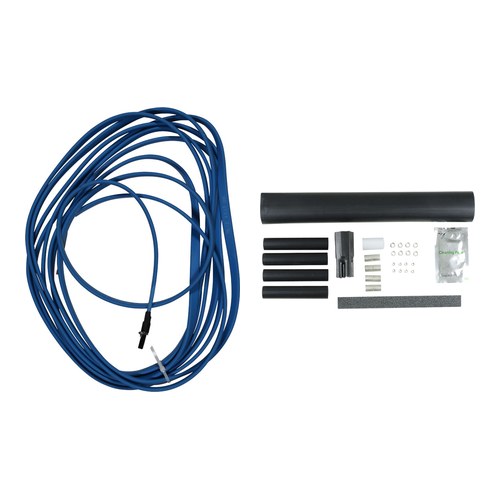

La jonction entre câble moteur et câble immergé doit être parfaitement étanche, car c'est la première cause de défaut d'isolement en forage. Les kits KM thermorétractables (J1, J7 de 1,5 à 6 mm², J2, J8 de 6 à 16 mm², J5 de 16 à 25 mm², kit F 4 × 10 à 50 mm², kit No 6 unipolaire de 35 à 120 mm²) assemblent les conducteurs par manchons sertis puis gaines thermorétractables ; les kits MS de jonction avec fiche et de terminaison se remplissent de résine pour les câbles MS 402 et MS 4000. Le kit de fixation (16 œillets inox et 7,5 m de bande caoutchouc) maintient câble et élingue à la colonne, un collier tous les 3 m, pour environ 45 m de colonne.
Mesurez la résistance d'isolement du câble et de la jonction avant la descente : en dessous de 0,5 MΩ, la jonction est à refaire. Pour les moteurs de forte puissance, des câbles unipolaires 1 × 25 à 1 × 185 mm² et des kits M0 à M4 sont disponibles sur demande.
Applications : câblage d'une pompe SP neuve, remplacement d'un câble moteur endommagé lors d'une remontée, rallonge d'un câble immergé lors d'un approfondissement, reprise d'une jonction défaillante, kits de rechange pour les équipes de maintenance.
Distributeur officiel Grundfos, SINES France fournit moteurs, protections, câbles et accessoires de forage Grundfos aux installateurs, foreurs, exploitants et ONG, en France, DOM-TOM et à l'export Afrique. Pour un remplacement, envoyez-nous la plaque signalétique de la pompe et du moteur : nous vérifions la compatibilité et préparons l'ensemble moteur, câble, jonction et protection. Voir aussi les pompes immergées SP, l'onduleur solaire RSI et le guide « équiper un forage SP ».
Câbles moteur par moteur
| Moteur |
Section |
Longueurs au catalogue |
Raccordement |
| MS 402 | 4G1,5 mm² | 1,7 à 30 m | prise moteur, 1 ou 2 prises |
| MS 4000 | 4G1,5 mm² | 1,7 à 20 m | prise moteur, 1 ou 2 prises |
| MS 4000 RE (eaux agressives) | 4G2,5 mm² | 2 à 60 m | prise moteur |
| MS 6000 | 4G6 ou 4G10 mm² | 5 à 30 m, amorces de 5 m | prise moteur |
| MS 6000 R | 4G6 mm² | 20 m | prise moteur |
Kits de jonction
| Kit |
Section des conducteurs |
Type |
| KM J1 (116251) | 1,5 à 6 mm², 3 ou 4 conducteurs | thermorétractable, raccords à sertir |
| KM J7 (116257) | 1,5 à 6 mm², 4 conducteurs | thermorétractable |
| KM J2 (116252) / J8 (116258) | 6 à 16 mm², 4 conducteurs | thermorétractable |
| KM J5 (116255) | 16 à 25 mm² | thermorétractable |
| KM F (96637330) | 10 à 50 mm², 4 conducteurs | thermorétractable |
| KM No 6 (116256) | 35 à 120 mm², 1 conducteur | thermorétractable, un kit par conducteur |
| Jonction MS (799901) | jusqu'à 2,5 mm² | jonction avec fiche, résine |
| Terminaison (799902) | 4 à 6 mm² | terminaison de câble, résine |
Caractéristiques communes
| Caractéristique |
Valeur |
| Câble TML-B | gaine EPR, certifié eau potable ACS et KTW ; eau jusqu'à 70 °C |
| Chute de tension maxi | 3 % dans le câble immergé (1 % conseillé sur les grands ouvrages) |
| Fixation | 1 collier tous les 3 m, kit pour environ 45 m de colonne |
Données du livret technique Grundfos SP A, SP (50 Hz). Données complètes, versions et autres tensions sur le Grundfos Product Center ou sur demande.
