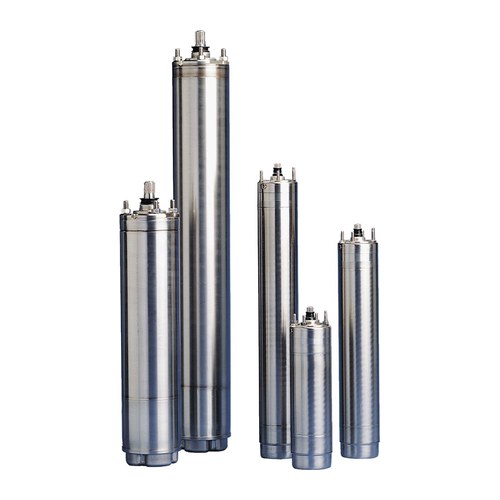

Le MS 402 couvre les petites puissances, de 0,37 à 2,2 kW, en monophasé 2 ou 3 fils ou en triphasé ; le MS 402 monophasé 2 fils intègre sa protection moteur et se raccorde directement au secteur, la version 3 fils se raccorde par un coffret de démarrage. Sa garniture est un joint à lèvre en caoutchouc approuvé pour l'eau potable, palier radial en céramique et palier axial céramique-carbone. Le MS 4000, triphasé de 0,75 à 7,5 kW, reçoit une garniture mécanique céramique-carbure de tungstène à ressort avec écran à sable, ou SiC/SiC en version R ; il supporte 100 démarrages par heure et 300 par jour, et existe en version industrielle T60 pour un liquide jusqu'à 60 °C.
Tous les moteurs MS sont remplis en usine d'un liquide moteur à base de mono-propylène glycol, non toxique et résistant au gel jusqu'à -20 °C. Avant l'installation, après un stockage ou un transport long, on vérifie le niveau et on complète avec de l'eau déminéralisée ou de l'eau du robinet propre par l'orifice de remplissage (au fond du MS 402, sur le flasque du MS 4000), moteur incliné, en faisant tourner l'arbre pour chasser l'air. La résistance d'isolement se mesure avant le raccordement du câble, après la jonction et une fois le moteur en forage : en dessous de 0,5 MΩ, le moteur, le câble ou la jonction doivent être réparés.
Le refroidissement dépend de la vitesse de l'eau le long du moteur : au moins 0,15 m/s pour un liquide jusqu'à 40 °C. Dans un forage beaucoup plus large que la pompe, quand la pompe est placée sous les crépines du forage ou à l'horizontale, il faut une chemise de refroidissement. Le moteur fonctionne immergé en permanence, l'aspiration de la pompe toujours sous l'eau.
Applications : remplacement du moteur d'une pompe SP 4" en panne, montage d'une hydraulique SP neuve sur un moteur existant, passage du monophasé au triphasé, réparation de forages domestiques, agricoles et villageois.
Distributeur officiel Grundfos, SINES France fournit moteurs, protections, câbles et accessoires de forage Grundfos aux installateurs, foreurs, exploitants et ONG, en France, DOM-TOM et à l'export Afrique. Pour un remplacement, envoyez-nous la plaque signalétique de la pompe et du moteur : nous vérifions la compatibilité et préparons l'ensemble moteur, câble, jonction et protection. Voir aussi les pompes immergées SP, l'onduleur solaire RSI et le guide « équiper un forage SP ».
MS 402 monophasé 1 × 230 V, 50 Hz
| Puissance P2 |
Intensité In |
Rendement à 100 % |
Cos φ à 100 % |
Ist / In |
Longueur |
Poids |
| 0,37 kW | 3,95 A | 57 % | 0,77 | 3,4 | 256 mm | 6,8 kg |
| 0,55 kW | 5,8 A | 59,5 % | 0,74 | 3,5 | 291 mm | 8,2 kg |
| 0,75 kW | 7,45 A | 60 % | 0,79 | 3,6 | 306 mm | 8,9 kg |
| 1,1 kW | 7,3 A | 72,5 % | 0,99 | 4,3 | 346 mm | 10,5 kg |
| 1,5 kW | 10,2 A | 71 % | 0,98 | 3,9 | 346 mm | 11 kg |
MS 4000 triphasé 3 × 400 V, 50 Hz
| Puissance P2 |
Intensité In |
Rendement à 100 % |
Cos φ à 100 % |
Ist / In |
Longueur |
Poids |
| 2,2 kW | 6,05 A | 74,5 % | 0,74 | 4,5 | 456 mm | 16 kg |
| 3 kW | 7,85 A | 75,2 % | 0,77 | 4,5 | 496 mm | 17 kg |
| 4 kW | 9,6 A | 78 % | 0,8 | 4,8 | 576 mm | 21 kg |
| 5,5 kW | 13 A | 79,8 % | 0,81 | 4,9 | 676 mm | 26 kg |
| 7,5 kW | 18,8 A | 78,2 % | 0,78 | 4,5 | 776 mm | 31 kg |
Caractéristiques communes
| Caractéristique |
Valeur |
| Diamètre | 95 mm (4") |
| Matériaux | chemise, flasques et arbre en acier inoxydable ; version R du MS 4000 en EN 1.4539 (904L), arbre EN 1.4462 |
| Garniture | MS 402 : joint à lèvre NBR ; MS 4000 : céramique / carbure de tungstène, SiC/SiC en version R |
| Pression de service maxi | MS 402 : 15 bar ; MS 4000 : 60 bar |
| Température maxi du liquide | 40 °C à 0,15 m/s le long du moteur (60 °C en version T60) |
| Démarrages | 100 par heure et 300 par jour au maximum, au moins 1 par an |
| Liquide moteur | SML-3 au propylène glycol, antigel jusqu'à -20 °C |
| Capteur de température | Tempcon en option sur MS 4000 (lecture par MP 204), Pt1000 avec kit de fixation |
Données du livret technique Grundfos SP A, SP (50 Hz). Données complètes, versions et autres tensions sur le Grundfos Product Center ou sur demande.
