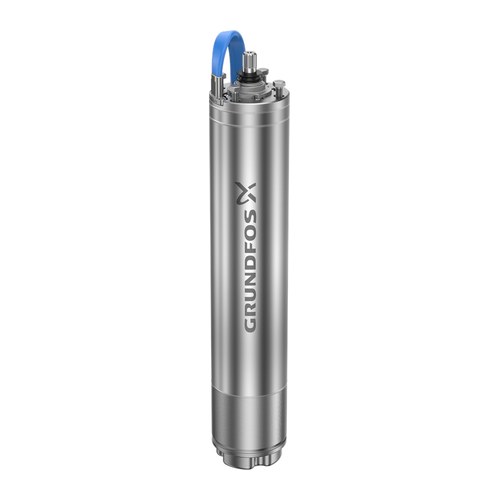

Le MS 6000 offre un rendement de 79,5 à 84 % à pleine charge et un courant de démarrage de 4,3 à 5,1 fois l'intensité nominale en démarrage direct. En étoile-triangle, le courant est divisé par √3, ce qui permet aussi un câble trois fois plus long à section égale : c'est la version à retenir pour les forages profonds alimentés par groupe électrogène. La version R, en acier inoxydable 904L avec garniture SiC/SiC, résiste aux eaux agressives ; la version T60 accepte un liquide jusqu'à 60 °C avec une circulation de 1 m/s le long du moteur.
Le moteur est rempli en usine de liquide moteur antigel. Avant l'installation, on vérifie le niveau par l'orifice du flasque, moteur incliné, et on complète si nécessaire. La résistance d'isolement est mesurée avant le raccordement, après la jonction et en forage ; elle doit rester au-dessus de 0,5 MΩ. Le MS 6000 accepte 30 démarrages par heure et 300 par jour : un réservoir ou un pressostat bien réglé évite les cycles courts.
Refroidissement : au moins 0,15 m/s le long du moteur pour une eau jusqu'à 40 °C. Si le forage est large, si la pompe est sous les crépines ou si l'eau est chargée, posez une chemise de refroidissement. Protection recommandée : MP 204 avec mesure d'isolement avant chaque démarrage, et parafoudre sur l'alimentation.
Applications : remplacement du moteur d'une pompe SP 6" (SP 17, SP 30, SP 46, SP 60, SP 77, SP 95 selon la puissance), forages d'adduction et d'irrigation, rénovation de stations de pompage, alimentation sur réseau, groupe électrogène ou onduleur solaire RSI.
Distributeur officiel Grundfos, SINES France fournit moteurs, protections, câbles et accessoires de forage Grundfos aux installateurs, foreurs, exploitants et ONG, en France, DOM-TOM et à l'export Afrique. Pour un remplacement, envoyez-nous la plaque signalétique de la pompe et du moteur : nous vérifions la compatibilité et préparons l'ensemble moteur, câble, jonction et protection. Voir aussi les pompes immergées SP, l'onduleur solaire RSI et le guide « équiper un forage SP ».
MS 6000 triphasé 3 × 400 V, 50 Hz
| Puissance P2 |
Intensité In |
Rendement à 100 % |
Cos φ à 100 % |
Ist / In |
Longueur |
Poids |
| 5,5 kW | 13,6 A | 80,5 % | 0,77 | 4,4 | 544 mm | 35,5 kg |
| 7,5 kW | 17,6 A | 82 % | 0,8 | 4,3 | 574 mm | 37 kg |
| 9,2 kW | 21,8 A | 79,5 % | 0,81 | 4,6 | 604 mm | 42,5 kg |
| 11 kW | 24,8 A | 82,5 % | 0,83 | 4,7 | 634 mm | 45,5 kg |
| 13 kW | 30 A | 82 % | 0,81 | 4,6 | 664 mm | 48,5 kg |
| 15 kW | 34 A | 83,5 % | 0,82 | 5,0 | 699 mm | 52,5 kg |
| 18,5 kW | 42 A | 83,5 % | 0,81 | 5,1 | 754 mm | 58 kg |
| 22 kW | 48 A | 83,5 % | 0,84 | 5,0 | 814 mm | 64 kg |
| 26 kW | 57 A | 84 % | 0,84 | 4,9 | 874 mm | 69,5 kg |
| 30 kW | 66,5 A | 84 % | 0,83 | 4,9 | 944 mm | 77,5 kg |
Caractéristiques communes
| Caractéristique |
Valeur |
| Diamètre | 139,5 mm (6") |
| Démarrage | direct (DOL) ou étoile-triangle (SD) à partir de 5,5 kW selon le code |
| Matériaux | acier inoxydable EN 1.4301 ; version R en EN 1.4539 (904L), garniture SiC/SiC |
| Garniture | céramique / carbure de tungstène avec écran à sable |
| Pression de service maxi | 60 bar |
| Température maxi du liquide | 40 °C à 0,15 m/s (T60 : 60 °C à 1 m/s) |
| Démarrages | 30 par heure et 300 par jour au maximum, au moins 1 par an |
| Surveillance | capteur Tempcon (MP 204) ou Pt100 / Pt1000 avec kit de fixation |
Données du livret technique Grundfos SP A, SP (50 Hz). Données complètes, versions et autres tensions sur le Grundfos Product Center ou sur demande.
