SINES - batterie haute tension Pylontech Force H3



  • Catégorie : Batterie lithium LFP haute tension, empilable

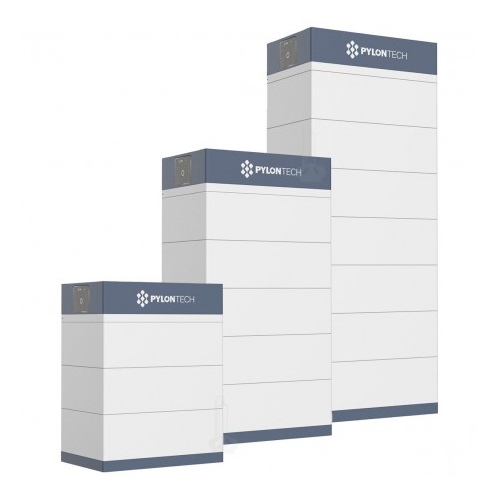

La Force-H3 est la batterie haute tension empilable de Pylontech : des modules FH10050 de 5,12 kWh (102,4 V) que l'on superpose par 2 à 7 sur une base, sans câble entre modules, pour constituer un groupe de 10,24 à 35,84 kWh sous 205 à 717 V. Jusqu'à six groupes se mettent en parallèle. Cellules lithium fer phosphate (LFP), 95 % de profondeur de décharge, 50 A en charge comme en décharge, plus de 8 000 cycles et 15 ans de durée de conception à 25 °C, boîtier IP55.

Elle s'adresse aux onduleurs hybrides haute tension résidentiels et tertiaires figurant sur la liste de compatibilité Pylontech, en communication CAN ou Modbus RTU. Pour un système tout-en-un avec onduleur intégré, voyez le Force H3X ; pour les systèmes 48 V, l'US5000 et la Force L1. Distributeur Pylontech, SINES livre la Force H3 en France, DOM-TOM et à l'export Afrique.

Force H3 à 2, 3, 4, 5, 6 ou 7 modules FH10050 : 10,24 / 15,36 / 20,48 / 25,6 / 30,72 / 35,84 kWh

Haute tension 204,8 à 716,8 V, 50 A, 95 % DoD, > 8 000 cycles, IP55, jusqu'à 6 groupes en parallèle
Distribution professionnelle – France / DOM-TOM / Export Afrique

Un module, une capacité à la carte

Chaque module FH10050 contient des cellules LFP pour 5,12 kWh sous 102,4 V nominaux. Les modules s'empilent sur la base qui porte le BMS et les connexions ; les contacts se font par superposition, sans câblage intermédiaire, et la colonne se verrouille mécaniquement. Deux modules donnent 10,24 kWh (9,69 kWh utilisables) sous 204,8 V ; sept modules, 35,84 kWh (34,01 kWh utilisables) sous 716,8 V. Largeur 540 mm, profondeur 350 mm, hauteur de 530 à 1 380 mm selon le nombre de modules, de 92 à 287 kg. On commence avec deux modules et on complète plus tard : la capacité suit les besoins du client.


Performance et sécurité

Courant de charge et de décharge de 50 A en continu, 55 A pendant 15 minutes, ce qui donne par exemple 10 kW en continu sur un groupe de quatre modules (409,6 V). Profondeur de décharge de 95 %, plus de 8 000 cycles et 15 ans de durée de conception à 25 °C, fonctionnement de -10 à +55 °C en charge, altitude jusqu'à 4 000 m. Le BMS surveille tension, courant et température de chaque cellule, équilibre les modules et protège contre la surcharge, la décharge profonde, la surintensité et la surchauffe. Certifications IEC 62040-1, IEC 62477-1, IEC 62619, IEC 63056, UL 1973, UL 9540A, UN 38.3 et VDE-AR-E 2510-50.


Avec quel onduleur

La Force H3 communique en CAN ou Modbus RTU avec les onduleurs hybrides haute tension validés par Pylontech, notamment les gammes triphasées Deye SUN-HP3 que nous distribuons ; consultez la liste de compatibilité du fabricant avant de composer le système, nous vérifions avec vous la version de firmware et le nombre de groupes admis. Jusqu'à six groupes en parallèle portent la capacité à 215 kWh pour un petit tertiaire. Les systèmes 48 V Victron, Studer ou SMA Sunny Island utilisent les batteries basse tension US5000 et Force L1.

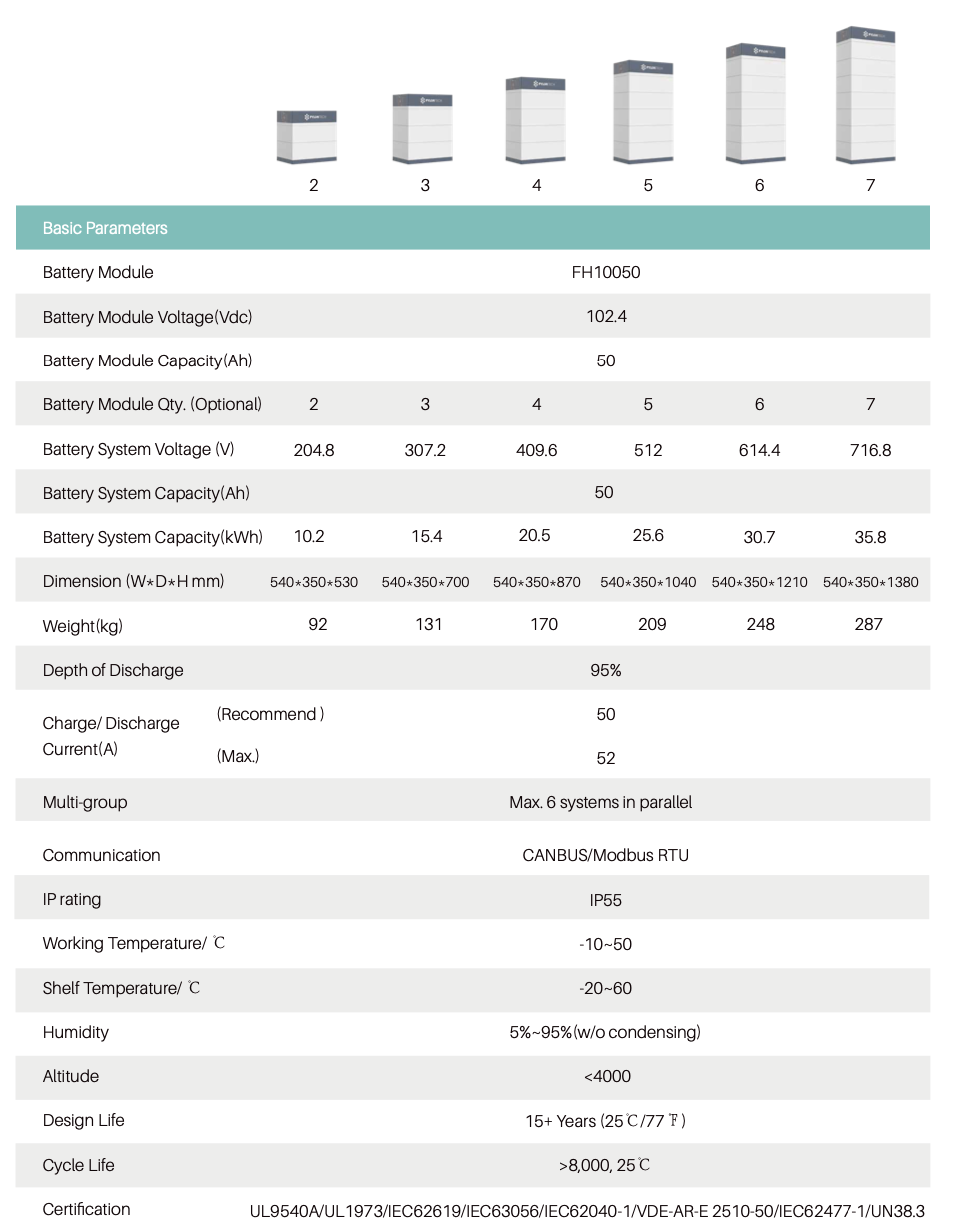

Caractéristique2 modules3 modules4 modules5 modules6 modules7 modules
Module de batterieFH10050 : 5,12 kWh, 102,4 V nominal, LFP
Capacité du système10,24 kWh15,36 kWh20,48 kWh25,6 kWh30,72 kWh35,84 kWh
Capacité utilisable (95 % DoD)9,69 kWh14,73 kWh19,48 kWh24,32 kWh29,17 kWh34,01 kWh
Tension nominale du système204,8 V307,2 V409,6 V512 V614,4 V716,8 V
Dimensions (l × p × h)540 × 350 × 530 mm540 × 350 × 700 mm540 × 350 × 870 mm540 × 350 × 1 040 mm540 × 350 × 1 210 mm540 × 350 × 1 380 mm
Poids92 kg131 kg170 kg209 kg248 kg287 kg
Courant de charge / décharge50 A en continu, 55 A pendant 15 min
Profondeur de décharge95 %
CommunicationModbus RTU / CAN
Mise en parallèlejusqu'à 6 groupes
Indice de protectionIP55
Température de fonctionnement (charge) / stockage-10 à +55 °C / -20 à +45 °C
Humidité / altitude5 – 95 % sans condensation / < 4 000 m
Durée de conception / cycles à 25 °C15 ans et plus / > 8 000
CertificationsIEC 62040-1, IEC 62477-1, IEC 62619, IEC 63056, UL 1973, UL 9540A, UN 38.3, VDE-AR-E 2510-50

Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.

Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.

Références & codes articles


RéférenceDésignationCapacité
FH10050Module de batterie Force H3, 5,12 kWh, 102,4 V5,12 kWh
Force H3 baseBase avec BMS pour 2 à 7 modules FH10050—

Un groupe Force H3 se compose d'une base et de 2 à 7 modules FH10050 ; indiquez l'onduleur hybride retenu pour la validation de compatibilité.
