pompe Grundfos SP


Pompe immergée Grundfos SP 46


  • Catégorie : Pompes triphasées Grundfos SP

HMT jusqu'à 383 m, débit max : 60 m³/h

La pompe immergée Grundfos SP 46 est une pompe multicellulaire 6 pouces pour forages, adduction d'eau et irrigation. Cette version standard, en acier inoxydable AISI 304 résistant à la corrosion, fonctionne en triphasé 50 Hz avec des moteurs de 1,1 à 45 kW. Rendement de pompe : 76 % (livret technique Grundfos). Raccord de refoulement : Rp 3 (R 4 avec moteur 8").


SP 46-1 B

Hmt max: 10m
Max: 60m³/h

 SP 46-1

Hmt max: 14m
Max: 60m³/h

 SP 46-2 BB

Hmt max: 19m
Max: 60m³/h
SP 46-3 C

Hmt max: 36m
Max: 60m³/h

 SP 46-3

Hmt max: 41m
Max: 60m³/h

 SP 46-4 C

Hmt max: 49m
Max: 60m³/h
SP 46-4

Hmt max: 55m
Max: 60m³/h

 SP 46-5

Hmt max: 67m
Max: 60m³/h

 SP 46-6

Hmt max: 81m
Max: 60m³/h
SP 46-7

Hmt max: 95m
Max: 60m³/h

 SP 46-8 C

Hmt max: 103m
Max: 60m³/h

 SP 46-8

Hmt max: 109m
Max: 60m³/h
SP 46-9 C

Hmt max: 117m
Max: 60m³/h

 SP 46-9

Hmt max: 122m
Max: 60m³/h

 SP 46-10

Hmt max: 135m
Max: 60m³/h
SP 46-11

Hmt max: 150m
Max: 60m³/h

 SP 46-12

Hmt max: 163m
Max: 60m³/h

 SP 46-13

Hmt max: 177m
Max: 60m³/h
SP 46-14

Hmt max: 190m
Max: 60m³/h

 SP 46-15

Hmt max: 202m
Max: 60m³/h

 SP 46-16

Hmt max: 217m
Max: 60m³/h
SP 46-17

Hmt max: 230m
Max: 60m³/h

 SP 46-18

Hmt max: 245m
Max: 60m³/h

 SP 46-19

Hmt max: 257m
Max: 60m³/h
SP 46-20

Hmt max: 270m
Max: 60m³/h

 SP 46-2

Hmt max: 27m
Max: 60m³/h

 SP 46-22

Hmt max: 298m
Max: 60m³/h
SP 46-24

Hmt max: 324m
Max: 60m³/h

 SP 46-26

Hmt max: 357m
Max: 60m³/h

 SP 46-28

Hmt max: 383m
Max: 60m³/h
Distribution professionnelle – France / DOM-TOM / Export Afrique

Grundfos propose des pompes immergées à haut rendement énergétique allant de 1 à 280 m3/h. La gamme SP se compose de plusieurs tailles de pompe immergée, chacune disponible avec divers nombres d'étages pour répondre à la demande quel que soit le point de consigne.

Les pompes immergées SP Grundfos représentent ce qu'il se fait de mieux en matière d'hydraulique. Conçues pour fournir un rendement optimal lors des périodes de forte demande, les pompes submersibles SP offrent des coûts à long terme faibles et une fiabilité de fonctionnement élevée, quelle que soit l'application.

Les pompes Grundfos SP sont principalement utilisées pour le pompage des eaux brutes souterraines. Les pompes SP sont installées dans des forages, immergées en dessous du niveau d'eau. Si nécessaire, par exemple à des fins industrielles, la pompe peut aussi être placée dans une cuve.

Les pompes Grundfos SP A et SP sont capables de pomper des liquides propres, clairs, non agressifs et ne contenant ni particules solides ni fibres plus épaisses que des grains de sable.

Toutes les pompes Grundfos SP A et SP ont un clapet anti-retour intégré pour empêcher un retour de liquide lorsque la pompe est à l'arrêt. Par ailleurs, le court temps de fermeture du clapet anti-retour réduit les risques de coups de bélier au minimum. Le corps du clapet est conçu pour des propriétés hydrauliques optimales afin de minimiser les pertes de charge dans le clapet et ainsi contribuer à la haute performance de la pompe.

Distributeur officiel Grundfos, SINES France est le grossiste et exportateur spécialiste des pompes immergées SP en zone francophone. Nos équipes accompagnent installateurs, revendeurs et distributeurs pour tous leurs projets d'adduction d'eau et d'irrigation, en France comme à l'export (Afrique, Maghreb, Moyen-Orient).

Usage solaire : la pompe Grundfos SP fonctionne sur réseau triphasé mais aussi directement sur panneaux photovoltaïques grâce à l'onduleur solaire Grundfos RSI. Ce convertisseur DC/AC conçu pour les pompes SP immergées permet un pompage solaire autonome sans batterie ni réseau. En savoir plus sur le RSI →

Moteur, câble et protection : pour équiper le forage ou remplacer un élément, voir les moteurs MS 4", MS 6000 et MMS, les câbles et kits de jonction et la protection MP 204. Moteurs et accessoires de forage Grundfos →

Vitesse variable : sur réseau ou groupe, la SP peut être pilotée par le variateur Grundfos CUE ; avec un moteur de 380 V et plus, Grundfos impose un filtre à onde sinusoïdale. Choisir le CUE et son filtre →

Version à vitesse variable : la Grundfos SPE 46 associe l'hydraulique SP à un moteur à aimants permanents piloté par variateur. Toute la gamme SPE →


lecture référence SP

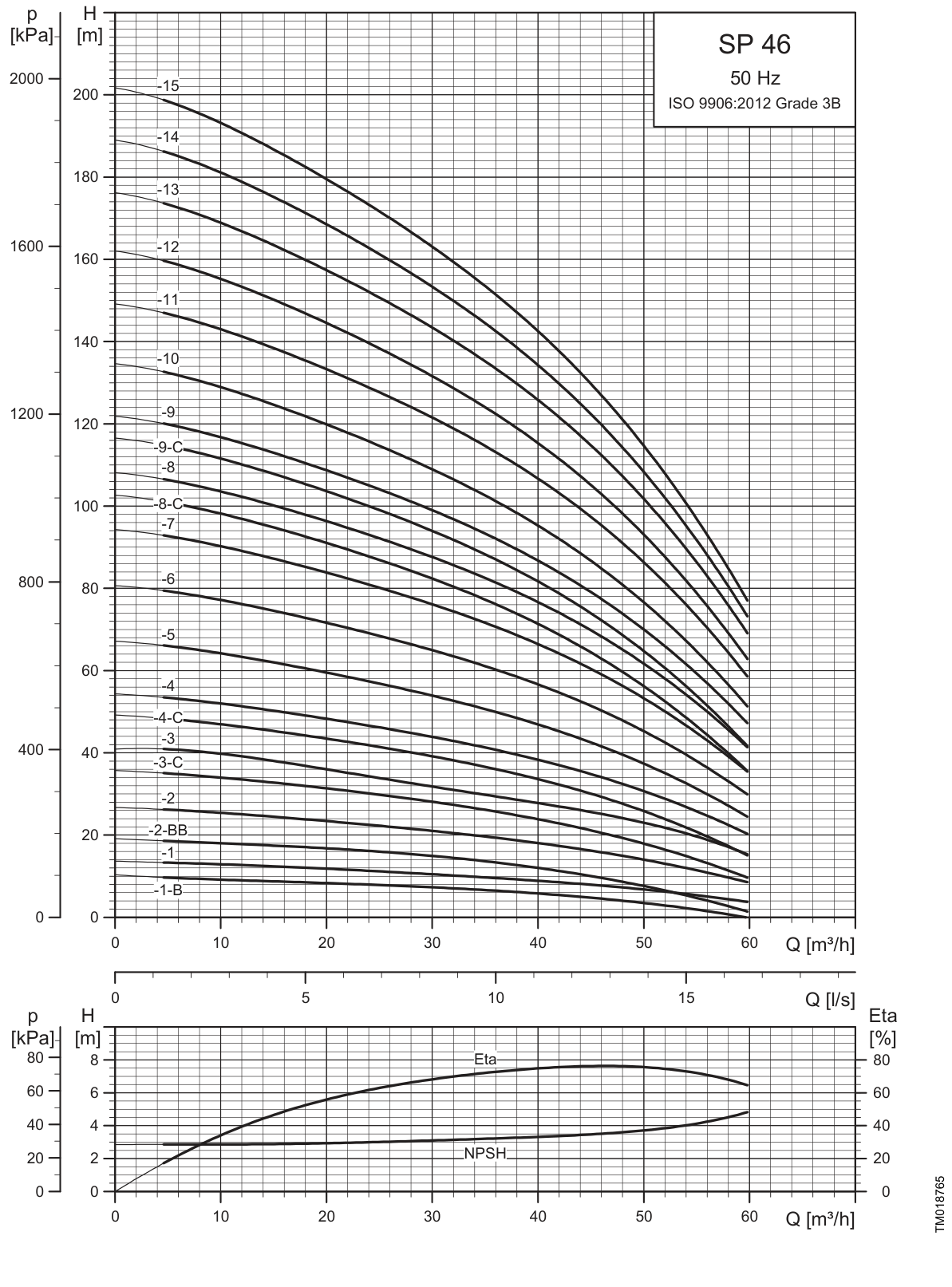

SINES - Grundfos SP 46 - courbes de performances 50 Hz (1/2)

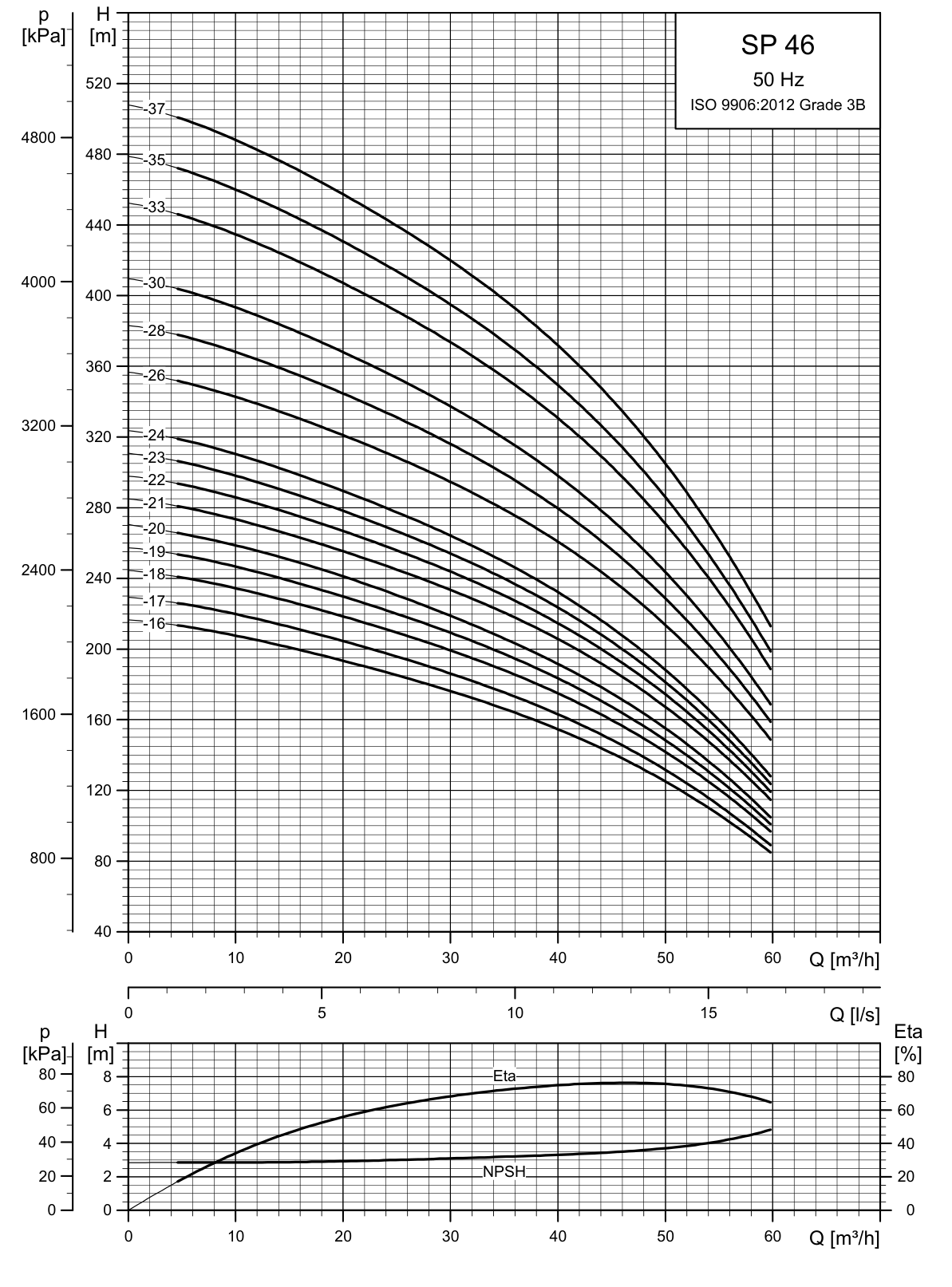

SINES - Grundfos SP 46 - courbes de performances 50 Hz (2/2)

Courbes de performances de la SP 46 – 50 Hz, ISO 9906:2012 Grade 3B (source : Grundfos). HMT maximale à débit nul : 383 m – débit maximal : 60 m³/h. Les HMT des variantes sont lues à débit nul sur ces courbes : vérifiez le point de fonctionnement sur la courbe complète avant de choisir.



gamme SP

Courbe de performances de la gamme de pompes immergées Grundfos SP   source: https://fr.grundfos.com/



Références & codes articles

Gamme Grundfos SP 46 – pompes immergées triphasées 380-415 V, 50 Hz, en acier inoxydable AISI 304, fournies en ensemble complet : pompe + moteur immergé + câble moteur. Versions N (AISI 316), R (904L) et démarrage étoile-triangle sur consultation. Devis sur demande.

Code article Désignation P2 [kW] In [A] Type de moteur
15A219C1SP 46-1 B1,13,65MS402
15A21901SP 46-12,25,7MS402
15A219D2SP 46-2 BB2,25,7MS402
15A219F3SP 46-3 C49,8MS4000
15A21903SP 46-35,513,4MS4000
15A219F4SP 46-4 C5,513,4MS4000
15A21904SP 46-47,517,2MS6000
15A21905SP 46-57,517,2MS6000
15A21906SP 46-69,221,2MS6000
15A21907SP 46-71124,8MS6000
15A219F8SP 46-8 C1124,8MS6000
15A21908SP 46-81329MS6000
15A219F9SP 46-9 C1329MS6000
15A21909SP 46-91533,5MS6000
15A21910SP 46-101533,5MS6000
15A21911SP 46-1118,541,5MS6000
15A21912SP 46-1218,541,5MS6000
15A21913SP 46-132246,5MS6000
15A21914SP 46-142246,5MS6000
15A21915SP 46-152246,5MS6000
15A21916SP 46-162655MS6000
15A21917SP 46-172655MS6000
15A21918SP 46-183063MS6000
15A21919SP 46-193063MS6000
15A21920SP 46-203063MS6000
15A21902SP 46-238,1MS4000
15A24322SP 46-223785MMS6
15A24324SP 46-243785MMS6
15A44326SP 46-264596MMS8000
15A44328SP 46-284596MMS8000

SINES - Grundfos - onduleur de pompage RSI

Schéma d'installation Grundfos SP + Grundfos RSI   source: https://fr.grundfos.com/
