pompe Grundfos SP


Pompe immergée Grundfos SP 60


  • Catégorie : Pompes triphasées Grundfos SP

HMT jusqu'à 297 m, débit max : 80 m³/h

La pompe immergée Grundfos SP 60 est une pompe multicellulaire 6 pouces pour forages, adduction d'eau et irrigation. Cette version standard, en acier inoxydable AISI 304 résistant à la corrosion, fonctionne en triphasé 50 Hz avec des moteurs de 1,5 à 37 kW. Rendement de pompe : 77 % (livret technique Grundfos). Raccord de refoulement : Rp 4.


SP 60-1 A

Hmt max: 11m
Max: 80m³/h

 SP 60-1

Hmt max: 13m
Max: 80m³/h

 SP 60-2 B

Hmt max: 21m
Max: 80m³/h
SP 60-2

Hmt max: 27m
Max: 80m³/h

 SP 60-3

Hmt max: 41m
Max: 80m³/h

 SP 60-4

Hmt max: 55m
Max: 80m³/h
SP 60-5

Hmt max: 69m
Max: 80m³/h

 SP 60-6

Hmt max: 83m
Max: 80m³/h

 SP 60-7

Hmt max: 98m
Max: 80m³/h
SP 60-8 B

Hmt max: 106m
Max: 80m³/h

 SP 60-8

Hmt max: 112m
Max: 80m³/h

 SP 60-9 B

Hmt max: 120m
Max: 80m³/h
SP 60-9

Hmt max: 127m
Max: 80m³/h

 SP 60-10

Hmt max: 141m
Max: 80m³/h

 SP 60-11

Hmt max: 156m
Max: 80m³/h
SP 60-12

Hmt max: 169m
Max: 80m³/h

 SP 60-13

Hmt max: 185m
Max: 80m³/h

 SP 60-14

Hmt max: 198m
Max: 80m³/h
SP 60-15

Hmt max: 211m
Max: 80m³/h

 SP 60-16

Hmt max: 227m
Max: 80m³/h

 SP 60-17

Hmt max: 240m
Max: 80m³/h
SP 60-18

Hmt max: 257m
Max: 80m³/h

 SP 60-19

Hmt max: 270m
Max: 80m³/h

 SP 60-20

Hmt max: 284m
Max: 80m³/h
SP 60-21

Hmt max: 297m
Max: 80m³/h
Distribution professionnelle – France / DOM-TOM / Export Afrique

Grundfos propose des pompes immergées à haut rendement énergétique allant de 1 à 280 m3/h. La gamme SP se compose de plusieurs tailles de pompe immergée, chacune disponible avec divers nombres d'étages pour répondre à la demande quel que soit le point de consigne.

Les pompes immergées SP Grundfos représentent ce qu'il se fait de mieux en matière d'hydraulique. Conçues pour fournir un rendement optimal lors des périodes de forte demande, les pompes submersibles SP offrent des coûts à long terme faibles et une fiabilité de fonctionnement élevée, quelle que soit l'application.

Les pompes Grundfos SP sont principalement utilisées pour le pompage des eaux brutes souterraines. Les pompes SP sont installées dans des forages, immergées en dessous du niveau d'eau. Si nécessaire, par exemple à des fins industrielles, la pompe peut aussi être placée dans une cuve.

Les pompes Grundfos SP A et SP sont capables de pomper des liquides propres, clairs, non agressifs et ne contenant ni particules solides ni fibres plus épaisses que des grains de sable.

Toutes les pompes Grundfos SP A et SP ont un clapet anti-retour intégré pour empêcher un retour de liquide lorsque la pompe est à l'arrêt. Par ailleurs, le court temps de fermeture du clapet anti-retour réduit les risques de coups de bélier au minimum. Le corps du clapet est conçu pour des propriétés hydrauliques optimales afin de minimiser les pertes de charge dans le clapet et ainsi contribuer à la haute performance de la pompe.

Distributeur officiel Grundfos, SINES France est le grossiste et exportateur spécialiste des pompes immergées SP en zone francophone. Nos équipes accompagnent installateurs, revendeurs et distributeurs pour tous leurs projets d'adduction d'eau et d'irrigation, en France comme à l'export (Afrique, Maghreb, Moyen-Orient).

Usage solaire : la pompe Grundfos SP fonctionne sur réseau triphasé mais aussi directement sur panneaux photovoltaïques grâce à l'onduleur solaire Grundfos RSI. Ce convertisseur DC/AC conçu pour les pompes SP immergées permet un pompage solaire autonome sans batterie ni réseau. En savoir plus sur le RSI →

Moteur, câble et protection : pour équiper le forage ou remplacer un élément, voir les moteurs MS 4", MS 6000 et MMS, les câbles et kits de jonction et la protection MP 204. Moteurs et accessoires de forage Grundfos →

Vitesse variable : sur réseau ou groupe, la SP peut être pilotée par le variateur Grundfos CUE ; avec un moteur de 380 V et plus, Grundfos impose un filtre à onde sinusoïdale. Choisir le CUE et son filtre →

Version à vitesse variable : la Grundfos SPE 60 associe l'hydraulique SP à un moteur à aimants permanents piloté par variateur. Toute la gamme SPE →


lecture référence SP

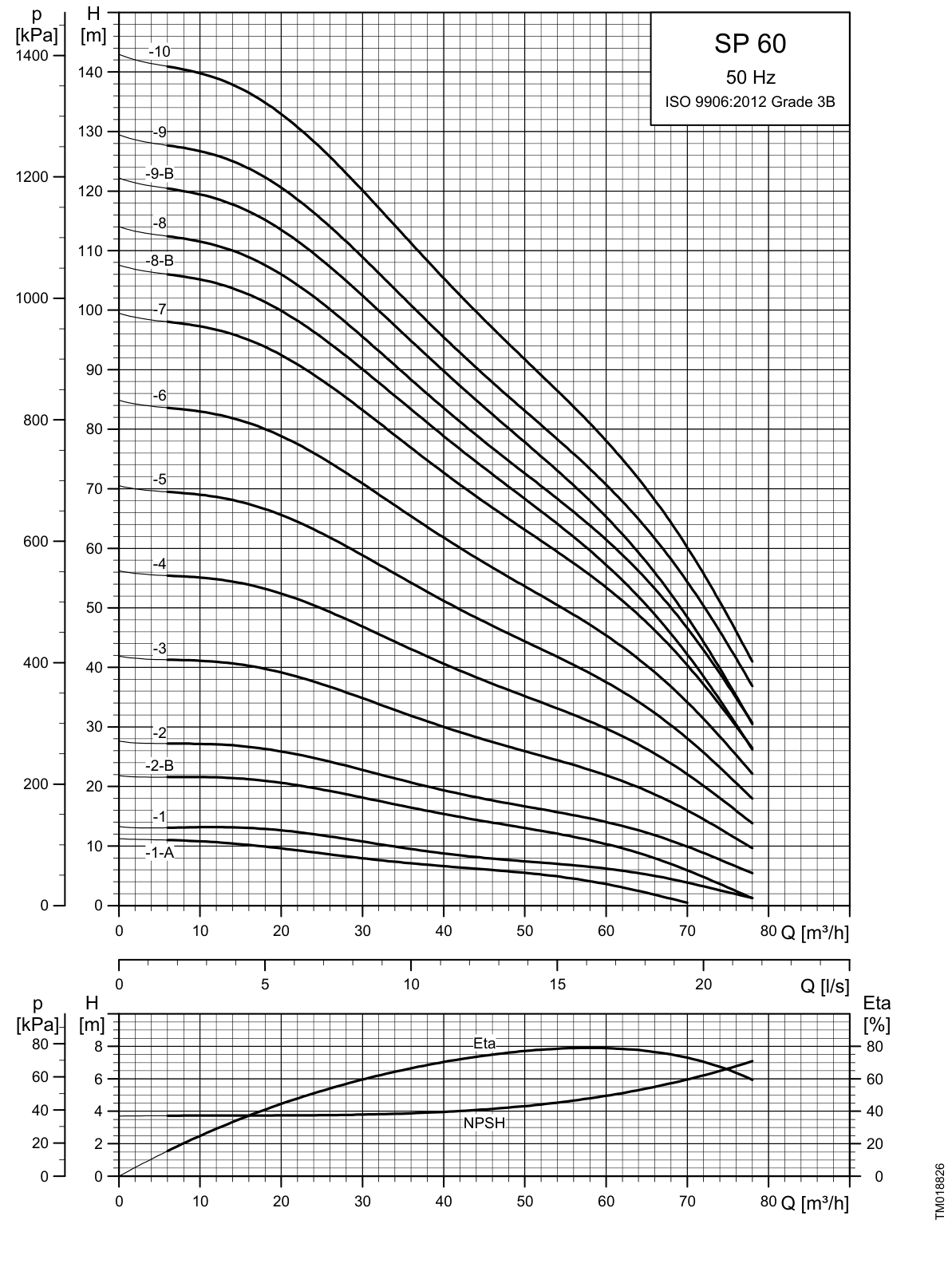

SINES - Grundfos SP 60 - courbes de performances 50 Hz (1/2)

SINES - Grundfos SP 60 - courbes de performances 50 Hz (2/2)

Courbes de performances de la SP 60 – 50 Hz, ISO 9906:2012 Grade 3B (source : Grundfos). HMT maximale à débit nul : 297 m – débit maximal : 80 m³/h. Les HMT des variantes sont lues à débit nul sur ces courbes : vérifiez le point de fonctionnement sur la courbe complète avant de choisir.



gamme SP

Courbe de performances de la gamme de pompes immergées Grundfos SP   source: https://fr.grundfos.com/



Références & codes articles

Gamme Grundfos SP 60 – pompes immergées triphasées 380-415 V, 50 Hz, en acier inoxydable AISI 304, fournies en ensemble complet : pompe + moteur immergé + câble moteur. Versions N (AISI 316), R (904L) et démarrage étoile-triangle sur consultation. Devis sur demande.

Code article Désignation P2 [kW] In [A] Type de moteur
14A019A1SP 60-1 A1,54,4MS402
14A01901SP 60-12,25,7MS402
14A019C2SP 60-2 B38,1MS4000
14A01902SP 60-249,8MS4000
14A01903SP 60-35,513,4MS4000
14AA1904SP 60-47,517,2MS6000
14A01905SP 60-59,221,2MS6000
14A01906SP 60-61124,8MS6000
14A01907SP 60-71329MS6000
14A019C8SP 60-8 B1329MS6000
14A01908SP 60-81533,5MS6000
14A019C9SP 60-9 B1533,5MS6000
14A01909SP 60-918,541,5MS6000
14A01910SP 60-1018,541,5MS6000
14A01911SP 60-112246,5MS6000
14A01912SP 60-122246,5MS6000
14A01913SP 60-132655MS6000
14A01914SP 60-142655MS6000
14A01915SP 60-152655MS6000
14A01916SP 60-163063MS6000
14A01917SP 60-173063MS6000
14A04318SP 60-183785MMS6
14A04319SP 60-193785MMS6
14A04320SP 60-203785MMS6
14AA4321SP 60-213785MMS6

SINES - Grundfos - onduleur de pompage RSI

Schéma d'installation Grundfos SP + Grundfos RSI   source: https://fr.grundfos.com/
