pompe Grundfos SP


Pompe immergée Grundfos SP 77


  • Catégorie : Pompes triphasées Grundfos SP

HMT jusqu'à 400 m, débit max : 90 m³/h

La pompe immergée Grundfos SP 77 est une pompe multicellulaire 8 pouces pour forages, adduction d'eau et irrigation. Cette version standard, en acier inoxydable AISI 304 résistant à la corrosion, fonctionne en triphasé 50 Hz avec des moteurs de 5,5 à 75 kW. Rendement de pompe : 78 % (livret technique Grundfos). Raccord de refoulement : Rp 5.


SP 77-1

Hmt max: 21m
Max: 90m³/h

 SP 77-2 B

Hmt max: 33m
Max: 90m³/h

 SP 77-2

Hmt max: 41m
Max: 90m³/h
SP 77-3 B

Hmt max: 52m
Max: 90m³/h

 SP 77-3

Hmt max: 60m
Max: 90m³/h

 SP 77-4 B

Hmt max: 72m
Max: 90m³/h
SP 77-4

Hmt max: 80m
Max: 90m³/h

 SP 77-5

Hmt max: 100m
Max: 90m³/h

 SP 77-6

Hmt max: 119m
Max: 90m³/h
SP 77-7

Hmt max: 139m
Max: 90m³/h

 SP 77-8 B

Hmt max: 150m
Max: 90m³/h

 SP 77-8

Hmt max: 159m
Max: 90m³/h
SP 77-9

Hmt max: 178m
Max: 90m³/h

 SP 77-10

Hmt max: 198m
Max: 90m³/h

 SP 77-11

Hmt max: 217m
Max: 90m³/h
SP 77-12

Hmt max: 241m
Max: 90m³/h

 SP 77-13

Hmt max: 263m
Max: 90m³/h

 SP 77-14

Hmt max: 282m
Max: 90m³/h
SP 77-15

Hmt max: 301m
Max: 90m³/h

 SP 77-16

Hmt max: 322m
Max: 90m³/h

 SP 77-17

Hmt max: 341m
Max: 90m³/h
SP 77-18

Hmt max: 361m
Max: 90m³/h

 SP 77-19

Hmt max: 381m
Max: 90m³/h

 SP 77-20

Hmt max: 400m
Max: 90m³/h
Distribution professionnelle – France / DOM-TOM / Export Afrique

Grundfos propose des pompes immergées à haut rendement énergétique allant de 1 à 280 m3/h. La gamme SP se compose de plusieurs tailles de pompe immergée, chacune disponible avec divers nombres d'étages pour répondre à la demande quel que soit le point de consigne.

Les pompes immergées SP Grundfos représentent ce qu'il se fait de mieux en matière d'hydraulique. Conçues pour fournir un rendement optimal lors des périodes de forte demande, les pompes submersibles SP offrent des coûts à long terme faibles et une fiabilité de fonctionnement élevée, quelle que soit l'application.

Les pompes Grundfos SP sont principalement utilisées pour le pompage des eaux brutes souterraines. Les pompes SP sont installées dans des forages, immergées en dessous du niveau d'eau. Si nécessaire, par exemple à des fins industrielles, la pompe peut aussi être placée dans une cuve.

Les pompes Grundfos SP A et SP sont capables de pomper des liquides propres, clairs, non agressifs et ne contenant ni particules solides ni fibres plus épaisses que des grains de sable.

Toutes les pompes Grundfos SP A et SP ont un clapet anti-retour intégré pour empêcher un retour de liquide lorsque la pompe est à l'arrêt. Par ailleurs, le court temps de fermeture du clapet anti-retour réduit les risques de coups de bélier au minimum. Le corps du clapet est conçu pour des propriétés hydrauliques optimales afin de minimiser les pertes de charge dans le clapet et ainsi contribuer à la haute performance de la pompe.

Distributeur officiel Grundfos, SINES France est le grossiste et exportateur spécialiste des pompes immergées SP en zone francophone. Nos équipes accompagnent installateurs, revendeurs et distributeurs pour tous leurs projets d'adduction d'eau et d'irrigation, en France comme à l'export (Afrique, Maghreb, Moyen-Orient).

Usage solaire : la pompe Grundfos SP fonctionne sur réseau triphasé mais aussi directement sur panneaux photovoltaïques grâce à l'onduleur solaire Grundfos RSI. Ce convertisseur DC/AC conçu pour les pompes SP immergées permet un pompage solaire autonome sans batterie ni réseau. En savoir plus sur le RSI →

Moteur, câble et protection : pour équiper le forage ou remplacer un élément, voir les moteurs MS 4", MS 6000 et MMS, les câbles et kits de jonction et la protection MP 204. Moteurs et accessoires de forage Grundfos →

Vitesse variable : sur réseau ou groupe, la SP peut être pilotée par le variateur Grundfos CUE ; avec un moteur de 380 V et plus, Grundfos impose un filtre à onde sinusoïdale. Choisir le CUE et son filtre →

Version à vitesse variable : la Grundfos SPE 77 associe l'hydraulique SP à un moteur à aimants permanents piloté par variateur. Toute la gamme SPE →


lecture référence SP

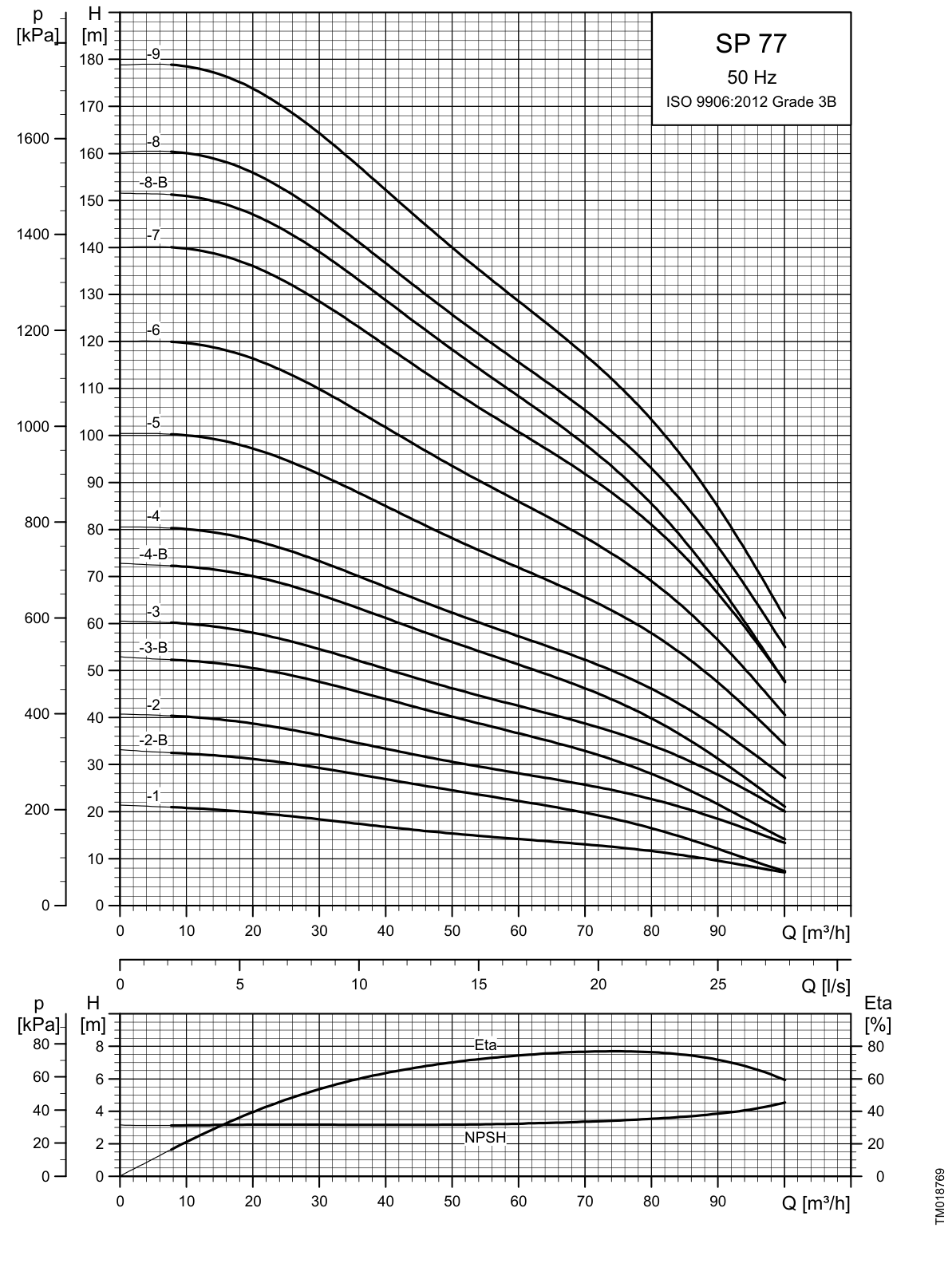

SINES - Grundfos SP 77 - courbes de performances 50 Hz (1/2)

SINES - Grundfos SP 77 - courbes de performances 50 Hz (2/2)

Courbes de performances de la SP 77 – 50 Hz, ISO 9906:2012 Grade 3B (source : Grundfos). HMT maximale à débit nul : 400 m – débit maximal : 90 m³/h. Les HMT des variantes sont lues à débit nul sur ces courbes : vérifiez le point de fonctionnement sur la courbe complète avant de choisir.



gamme SP

Courbe de performances de la gamme de pompes immergées Grundfos SP   source: https://fr.grundfos.com/



Références & codes articles

Gamme Grundfos SP 77 – pompes immergées triphasées 380-415 V, 50 Hz, en acier inoxydable AISI 304, fournies en ensemble complet : pompe + moteur immergé + câble moteur. Versions N (AISI 316), R (904L) et démarrage étoile-triangle sur consultation. Devis sur demande.

Code article Désignation P2 [kW] In [A] Type de moteur
16A01901SP 77-15,513,6MS6000
16A019C2SP 77-2 B5,513,6MS6000
16A01902SP 77-27,517,2MS6000
16A019C3SP 77-3 B9,221,2MS6000
16A01903SP 77-31124,8MS6000
16A019C4SP 77-4 B1329MS6000
16A01904SP 77-41533,5MS6000
16A01905SP 77-518,541,5MS6000
16A01906SP 77-62246,5MS6000
16A01907SP 77-72655MS6000
16A019C8SP 77-8 B2655MS6000
16A01908SP 77-83063MS6000
16A01909SP 77-93063MS6000
16A04310SP 77-103785MMS6
16AA4311SP 77-113785MMS6
16A04312SP 77-124596MMS8000
16A04313SP 77-1355112MMS8000
16A04314SP 77-1455112MMS8000
16A04315SP 77-1555112MMS8000
16A04316SP 77-1663130MMS8000
16A04317SP 77-1763130MMS8000
16A04318SP 77-1863130MMS8000
16A04319SP 77-1975152MMS8000
16A04320SP 77-2075152MMS8000

SINES - Grundfos - onduleur de pompage RSI

Schéma d'installation Grundfos SP + Grundfos RSI   source: https://fr.grundfos.com/
