pompe Grundfos SP


Pompe immergée Grundfos SP 160


  • Catégorie : Pompes triphasées Grundfos SP

HMT jusqu'à 481 m, débit max : 200 m³/h

La pompe immergée Grundfos SP 160 est une pompe multicellulaire 10 pouces pour forages, adduction d'eau et irrigation. Cette version standard, en acier inoxydable AISI 304 résistant à la corrosion, fonctionne en triphasé 50 Hz avec des moteurs de 9,2 à 190 kW. Rendement de pompe : 80 % (livret technique Grundfos). Raccord de refoulement : Rp 6.


SP 160-1 A

Hmt max: 24m
Max: 200m³/h

 SP 160-1

Hmt max: 33m
Max: 200m³/h

 SP 160-2 AA

Hmt max: 46m
Max: 200m³/h
SP 160-2 A

Hmt max: 55m
Max: 200m³/h

 SP 160-2

Hmt max: 64m
Max: 200m³/h

 SP 160-3 AA

Hmt max: 77m
Max: 200m³/h
SP 160-3

Hmt max: 95m
Max: 200m³/h

 SP 160-4 A

Hmt max: 119m
Max: 200m³/h

 SP 160-4 AA

Hmt max: 109m
Max: 200m³/h
SP 160-4

Hmt max: 129m
Max: 200m³/h

 SP 160-5 A

Hmt max: 150m
Max: 200m³/h

 SP 160-5 AA

Hmt max: 141m
Max: 200m³/h
SP 160-5

Hmt max: 161m
Max: 200m³/h

 SP 160-6

Hmt max: 192m
Max: 200m³/h

 SP 160-6 A

Hmt max: 183m
Max: 200m³/h
SP 160-7 AA

Hmt max: 204m
Max: 200m³/h

 SP 160-7

Hmt max: 222m
Max: 200m³/h

 SP 160-7 A

Hmt max: 213m
Max: 200m³/h
SP 160-8

Hmt max: 252m
Max: 200m³/h

 SP 160-8 A

Hmt max: 243m
Max: 200m³/h

 SP 160-8 AA

Hmt max: 234m
Max: 200m³/h
SP 160-9

Hmt max: 285m
Max: 200m³/h

 SP 160-9 A

Hmt max: 276m
Max: 200m³/h

 SP 160-9 AA

Hmt max: 266m
Max: 200m³/h
SP 160-10

Hmt max: 320m
Max: 200m³/h

 SP 160-11

Hmt max: 351m
Max: 200m³/h

 SP 160-12

Hmt max: 385m
Max: 200m³/h
SP 160-13

Hmt max: 417m
Max: 200m³/h

 SP 160-14

Hmt max: 448m
Max: 200m³/h

 SP 160-15

Hmt max: 481m
Max: 200m³/h
Distribution professionnelle – France / DOM-TOM / Export Afrique

Grundfos propose des pompes immergées à haut rendement énergétique allant de 1 à 280 m3/h. La gamme SP se compose de plusieurs tailles de pompe immergée, chacune disponible avec divers nombres d'étages pour répondre à la demande quel que soit le point de consigne.

Les pompes immergées SP Grundfos représentent ce qu'il se fait de mieux en matière d'hydraulique. Conçues pour fournir un rendement optimal lors des périodes de forte demande, les pompes submersibles SP offrent des coûts à long terme faibles et une fiabilité de fonctionnement élevée, quelle que soit l'application.

Les pompes Grundfos SP sont principalement utilisées pour le pompage des eaux brutes souterraines. Les pompes SP sont installées dans des forages, immergées en dessous du niveau d'eau. Si nécessaire, par exemple à des fins industrielles, la pompe peut aussi être placée dans une cuve.

Les pompes Grundfos SP A et SP sont capables de pomper des liquides propres, clairs, non agressifs et ne contenant ni particules solides ni fibres plus épaisses que des grains de sable.

Toutes les pompes Grundfos SP A et SP ont un clapet anti-retour intégré pour empêcher un retour de liquide lorsque la pompe est à l'arrêt. Par ailleurs, le court temps de fermeture du clapet anti-retour réduit les risques de coups de bélier au minimum. Le corps du clapet est conçu pour des propriétés hydrauliques optimales afin de minimiser les pertes de charge dans le clapet et ainsi contribuer à la haute performance de la pompe.

Distributeur officiel Grundfos, SINES France est le grossiste et exportateur spécialiste des pompes immergées SP en zone francophone. Nos équipes accompagnent installateurs, revendeurs et distributeurs pour tous leurs projets d'adduction d'eau et d'irrigation, en France comme à l'export (Afrique, Maghreb, Moyen-Orient).

Usage solaire : la pompe Grundfos SP fonctionne sur réseau triphasé mais aussi directement sur panneaux photovoltaïques grâce à l'onduleur solaire Grundfos RSI. Ce convertisseur DC/AC conçu pour les pompes SP immergées permet un pompage solaire autonome sans batterie ni réseau. En savoir plus sur le RSI →

Moteur, câble et protection : pour équiper le forage ou remplacer un élément, voir les moteurs MS 4", MS 6000 et MMS, les câbles et kits de jonction et la protection MP 204. Moteurs et accessoires de forage Grundfos →

Vitesse variable : sur réseau ou groupe, la SP peut être pilotée par le variateur Grundfos CUE ; avec un moteur de 380 V et plus, Grundfos impose un filtre à onde sinusoïdale. Choisir le CUE et son filtre →

Version à vitesse variable : la Grundfos SPE 160 associe l'hydraulique SP à un moteur à aimants permanents piloté par variateur. Toute la gamme SPE →


lecture référence SP

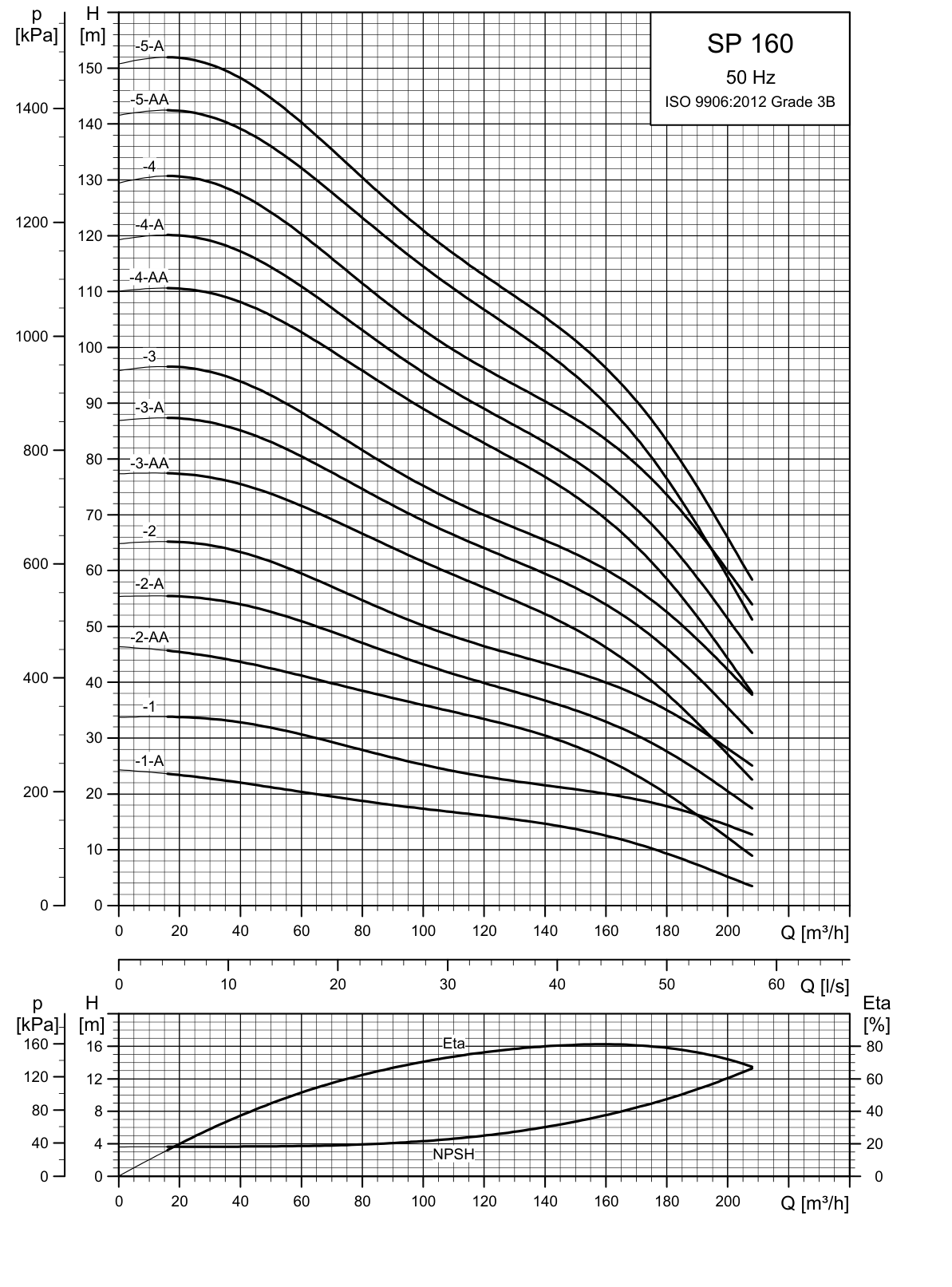

SINES - Grundfos SP 160 - courbes de performances 50 Hz (1/2)

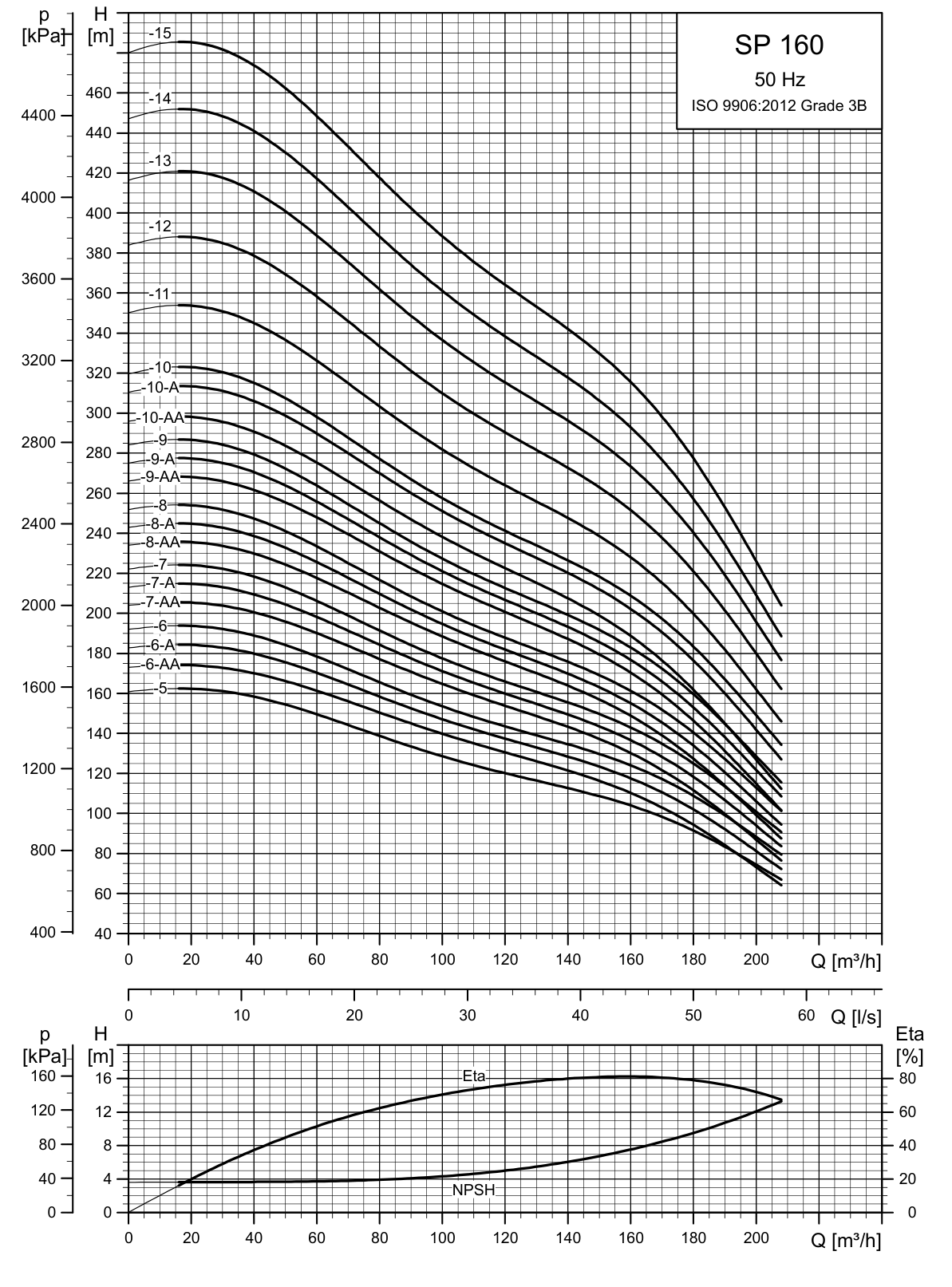

SINES - Grundfos SP 160 - courbes de performances 50 Hz (2/2)

Courbes de performances de la SP 160 – 50 Hz, ISO 9906:2012 Grade 3B (source : Grundfos). HMT maximale à débit nul : 481 m – débit maximal : 200 m³/h. Les HMT des variantes sont lues à débit nul sur ces courbes : vérifiez le point de fonctionnement sur la courbe complète avant de choisir.



gamme SP

Courbe de performances de la gamme de pompes immergées Grundfos SP   source: https://fr.grundfos.com/



Références & codes articles

Gamme Grundfos SP 160 – pompes immergées triphasées 380-415 V, 50 Hz, en acier inoxydable AISI 304, fournies en ensemble complet : pompe + moteur immergé + câble moteur. Versions N (AISI 316), R (904L) et démarrage étoile-triangle sur consultation. Devis sur demande.

Code article Désignation P2 [kW] In [A] Type de moteur
200219A1SP 160-1 A9,221,2MS6000
20021901SP 160-11329MS6000
200219B2SP 160-2 AA18,541,5MS6000
200219A2SP 160-2 A2246,5MS6000
20021902SP 160-22655MS6000
200219B3SP 160-3 AA3063MS6000
20024303SP 160-33785MMS6
200243A4SP 160-4 A4596MMS8000
200243B4SP 160-4 AA4596MMS8000
20024304SP 160-455112MMS8000
200243A5SP 160-5 A55112MMS8000
200243B5SP 160-5 AA55112MMS8000
20024305SP 160-563130MMS8000
20024306SP 160-675152MMS8000
200243A6SP 160-6 A75152MMS8000
200243B7SP 160-7 AA75152MMS8000
20024307SP 160-792186MMS8000
200243A7SP 160-7 A92186MMS8000
20024308SP 160-892186MMS8000
200243A8SP 160-8 A92186MMS8000
200243B8SP 160-8 AA92186MMS8000
20024309SP 160-9110222MMS8000
200243A9SP 160-9 A110222MMS8000
200243B9SP 160-9 AA110222MMS8000
20064410SP 160-10132283MMS10000
20064411SP 160-11132283MMS10000
20064412SP 160-12147320MMS10000
20060613SP 160-13170375MMS10000
20060614SP 160-14170375MMS10000
20064415SP 160-15190395MMS12000

SINES - Grundfos - onduleur de pompage RSI

Schéma d'installation Grundfos SP + Grundfos RSI   source: https://fr.grundfos.com/
