Onduleur, convertisseur bidirectionnel et MPPT
L'onduleur délivre 4 800 W à 46 V DC et 5 300 W à 52 V DC en continu à 25 °C (4 500 W à 40 °C, 3 000 W à 65 °C), 9 kW pendant 3 s et 7 kW pendant 4 min, pour une onde sinusoïdale capable d'alimenter pompes, réfrigérateurs et outils. Le convertisseur DC-DC bidirectionnel fournit jusqu'à 100 A de charge combinée vers la batterie ; la tension de charge se programme de 36 à 60 V (57,6 / 55,2 V par défaut), sondes de température et de tension fournies. Les deux entrées PV MC4 de 3 kW acceptent chacune 12 A entre 65 et 450 V (démarrage à 120 V), avec sectionneur PV intégré sur le dessus, détection d'isolement et de courant de fuite. Règle de dimensionnement : la tension PV à vide ne doit pas dépasser huit fois la tension float de la batterie.
Parallèle, triphasé et couplage AC
Douze Inverter RS en parallèle, ou quatre par phase en triphasé, se synchronisent par VE.Can pour construire des systèmes de 6 à 72 kVA avec autant d'entrées solaires qu'il y a d'onduleurs. Jusqu'à 5 000 W d'onduleur PV supplémentaire se raccordent en couplage AC sur la sortie, régulés par la fréquence. L'entrée à distance accepte directement un smallBMS pour les batteries Lithium NG ; un Lynx Smart BMS ou une batterie à bus CAN passe par le dispositif GX.
Écran, Bluetooth et supervision
L'écran affiche batterie, onduleur et solaire ; VictronConnect par Bluetooth sert à la configuration et au suivi. Le port VE.Can relie l'onduleur à un Cerbo GX ou un Ekrano GX pour le portail VRM, le compteur VM-3P75CT et les mises à jour ; le port VE.Direct est réservé au GlobalLink 520 / 530. Relais programmable (alarme ou groupe), deux ports d'entrée universels, marche / arrêt à distance.

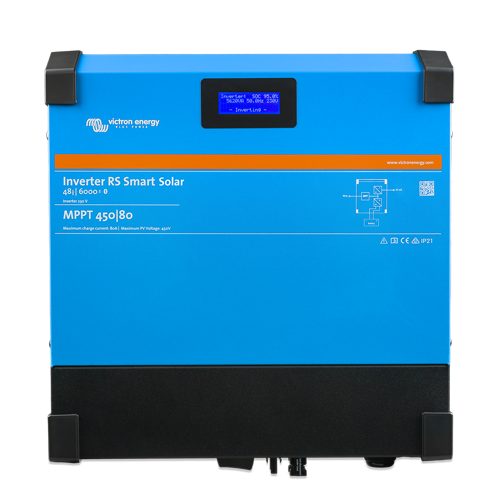

Inverter RS Smart Solar ou Multi RS Solar
Choisissez l'Inverter RS Smart Solar quand il n'y a ni réseau ni groupe à charger : c'est l'onduleur le plus léger et le plus efficace pour un site isolé 48 V, et son parallèle à douze unités dépasse celui du Multi RS. Choisissez le Multi RS Solar dès qu'un réseau, un groupe ou une fonction de secours entre en jeu. Boîtier acier IP21 de 425 × 440 × 125 mm et 11 kg, écrous M8, bornes à vis 10 mm², fonctionnement de -40 à +65 °C, normes EN-IEC 60335-1 / -2-29 et 62109-1 / -2.
Documents officiels du fabricant. Manuels complets, schémas et mises à jour : sur demande auprès de notre équipe ou sur le site du fabricant.
Besoin d'un dimensionnement ou d'un schéma de principe ? Contactez-nous : nous assemblons le système complet.
